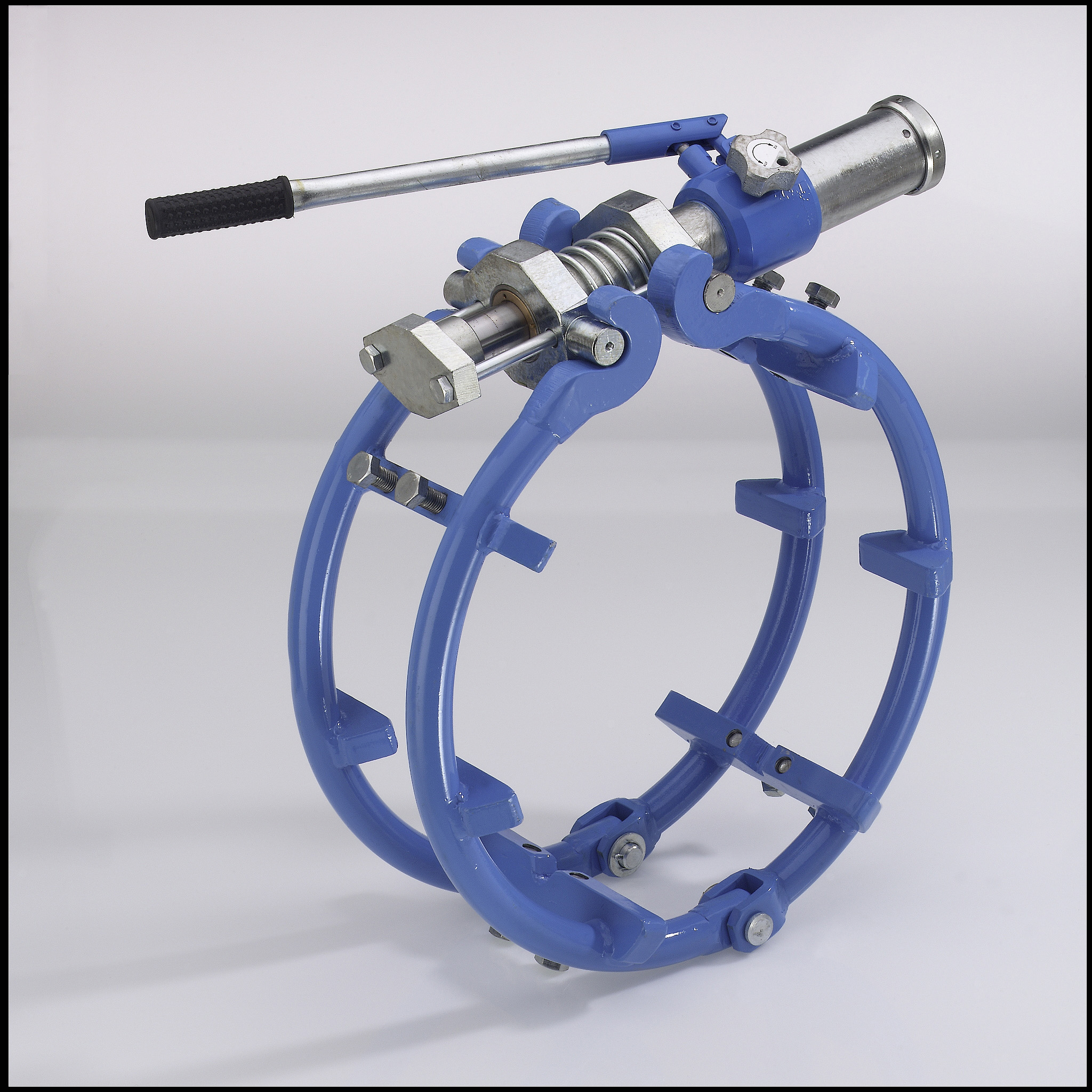

Rohraussenzentrierung hydraulisch
Bis zu 90% der Wurzellage können durch die weit ausgesparten Brücken frei zugänglich geschweisst werden. Der Kantenversatz wird durch das Eintreiben des Spalteisens unter die schräg angefasten Brücken beseitigt. Die Brücken sind mit Druckschrauben ausgestattet, mit denen punktuell noch nachgerundet werden kann. Der NELKE-Hydraulikzylinder AHZ5.4 ist so konstruiert, dass er in allen Lagen arbeitet. Der NELKE - Hydraulikzylinder kann für alle Durchmesser verwendet werden und spart dadurch Investitionskosten. Sondergrößen sind lieferbar.
Bestell-Nr.
|
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 001 0273 | 250/10" | 273,0 |
| 11 001 0323 | 300/12" | 323,9 |
| 11 001 0355 | 350/14" | 355,6 |
| 11 001 0406 | 400/16" | 406,9 |
| 11 001 0457 | 450/18" | 457,0 |
| 11 001 0508 | 500/20" | 508,0 |
| 11 001 0559 | 550/22" | 559,0 |
| 11 001 0610 | 600/24" | 610,0 |
| 11 001 0711 | 700/28" | 711,0 |
| 11 001 0762 | 750/30" | 762,0 |
| 11 001 0813 | 800/32" | 813,0 |
| 11 001 0864 | 850/34" | 864,0 |
| 11 001 0914 | 900/36" | 914,0 |
| 11 001 0965 | 950/38" | 965,0 |
| 11 001 1016 | 1000/40" | 1016,0 |
| 11 001 1067 | 1050/42" | 1067,0 |
| 11 001 1118 | 1100/44" | 1118,0 |
| 11 001 1220 | 1200/48" | 1220,0 |
| 11 001 1320 | 1300/52" | 1320,0 |
| 11 001 1420 | 1400/56" | 1420,0 |
| 11 001 1520 | 1500/60" | 1520,0 |
| 11 001 1620 | 1600/64" | 1620,0 |
| 11 001 1720 | 1700/68" | 1720,0 |
| 11 001 1820 | 1800/72" | 1820,0 |
| 11 001 1920 | 1900/76" | 1920,0 |
| 11 001 2020 | 2000/80" | 2020,0 |
| passender Hydraulikzylinder (für alle Durchmesser geeignet) | ||
| 11 010 5000 | Typ: AHZ-5.4 | |
| passender Ratschenkörper mit Handratsche (für alle Durchmesser geeignet) | ||
| 11 010 500R | Rato 5.0 | |
Weitere Größen? Fragen Sie uns an!

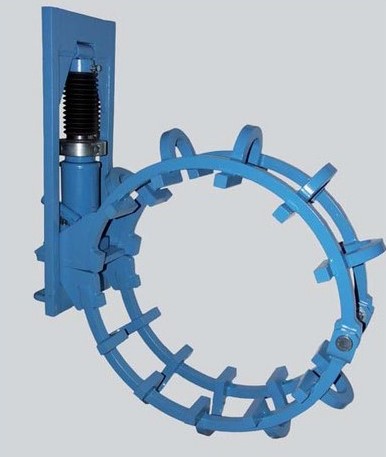

Rohraussenzentrierung Schwer - Heavy Duty (HD) - NO TACK
Die Rohraussenzentrierungen in der schweren/Heavy Duty (HD) - Ausführung werden mit einem eingebauten Hydraulikzylinder und NO TACK - Brücken (Omega-Brücken) gefertigt und garantieren die perfekte Zentrierung und den Zugang zur Schweissstelle. Der 10-Tonnen Hydraulikzylinder wird mit einer integrierten Feststellvorrichtung ausgeliefert und wird nach dem Anpressen mit einem Ring auf der Trapezgewinde-Kolbenstange gegen das Gehäuse gesichert. Der Hydraulikzylinder wird in der senkrechter Position eingesetzt. Weitere Größen sind lieferbar!
Bestell-Nummer
|
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 SK1 0406 | 400/16" | 406,9 |
| 11 SK1 0457 | 450/18" | 457,0 |
| 11 SK1 0508 | 500/20" | 508,0 |
| 11 SK1 0610 | 600/24" | 610,0 |
| 11 SK1 0711 | 700/28" | 711,0 |
| 11 SK1 0762 | 750/30" | 762,0 |
| 11 SK1 0813 | 800/32" | 813,0 |
| 11 SK1 0864 | 850/34" | 864,0 |
| 11 SK1 0914 | 900/36" | 914,0 |
| 11 SK1 1016 | 1000/40" | 1016,0 |
| 11 SK1 1067 | 1050/42" | 1067,0 |
| 11 SK1 1118 | 1100/44" | 1118,0 |
| 11 SK1 1220 | 1200/48" | 1220,0 |
| 11 SK1 1320 | 1300/52" | 1320,0 |
| 11 SK1 1420 | 1400/56" | 1420,0 |
| 11 SK1 1520 | 1500/60" | 1520,0 |
| 11 SK1 1620 | 1600/64" | 1620,0 |
Weitere Größen? Fragen Sie uns an!

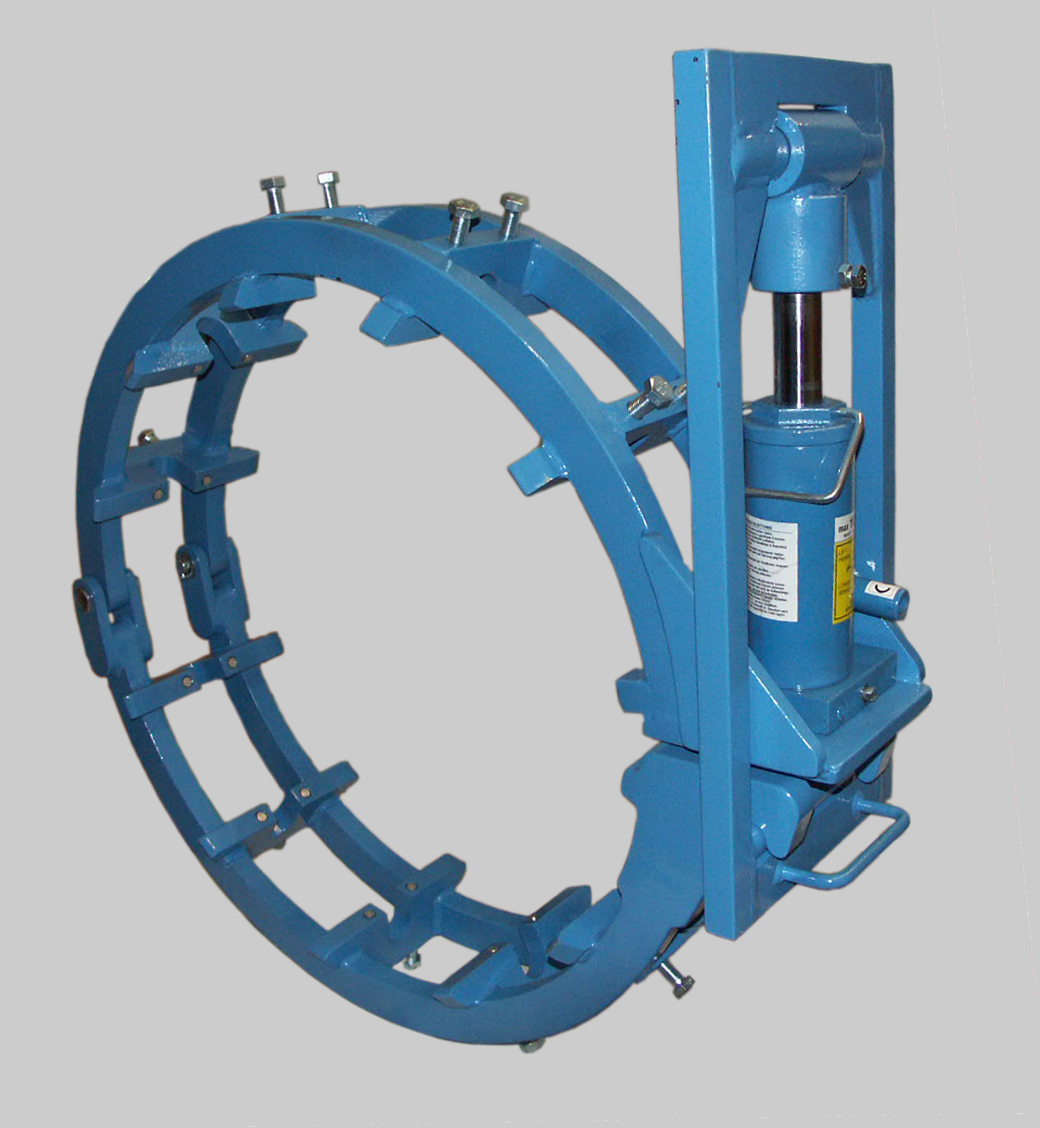

Rohraussenzentrierung Superschwer - Super Heavy Duty (SHD)
Die Aussenzentrierungen in der superschweren- Super Heavy Duty (SHD) - Ausführung werden mit einem eingebauten Hydraulikzylinder mit 20 Tonnen Zugkraft und Brücken mit Druckschrauben gefertigt und garantieren die perfekte Zentrierung des Rohres und den Zugang zur Schweissnaht. Circa 90% der Wurzellage können ohne lösen der Zentrierung verschweisst werden. Die Aussenzentrierung und die Brücken fertigen wir aus hochwertigem Stahl, konzipiert für das Verschweissen von dickwandigen Rohren. Der Kantenversatz wird mittels der Druckschrauben oder durch einen Keil, welcher unter die Zentrierbrücken getrieben wird, beseitigt. Der 20-Tonnen Hydraulikzylinder wird in senkrechter Position eingesetzt. Weitere Größen sind lieferbar.
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 SHD 0406 | 400/16" | 406,9 |
| 11 SHD 0457 | 450/18" | 457,0 |
| 11 SHD 0508 | 500/20" | 508,0 |
| 11 SHD 0610 | 600/24" | 610,0 |
| 11 SHD 0711 | 700/28" | 711,0 |
| 11 SHD 0762 | 750/30" | 762,0 |
| 11 SHD 0813 | 800/32" | 813,0 |
| 11 SHD 0864 | 850/34" | 864,0 |
| 11 SHD 0914 | 900/36" | 914,0 |
| 11 SHD 1016 | 1000/40" | 1016,0 |
| 11 SHD 1067 | 1050/42" | 1067,0 |
| 11 SHD 1118 | 1100/44" | 1118,0 |
| 11 SHD 1220 | 1200/48" | 1220,0 |
| 11 SHD 1320 | 1300/52" | 1320,0 |
| 11 SHD 1420 | 1400/56" | 1420,0 |
| 11 SHD 1520 | 1500/60" | 1520,0 |
| 11 SHD 1620 | 1600/64" | 1620,0 |
Sondergrößen? Fragen Sie uns an!
Rohraussenzentrierung Fallnaht für Rohre DN80 - DN500
Ohne die Zentrierung zu lösen, ist es möglich die gesamte Wurzellage einzubringen. Das Schliessen der Rohraussenzentrierung erfolgt mit einer grossen, stabilen Spindel.
Material Stahl, verzinkt!
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 002 0088 | 80/3,5" | 88,9 |
| 11 002 0108 | 100/4" | 108,0 |
| 11 002 0114 | 100/4" | 114,3 |
| 11 002 0133 | 125/5" | 133,0 |
| 11 002 0139 | 125/5" | 139,7 |
| 11 002 0159 | 150/6" | 159,0 |
| 11 002 0168 | 150/6" | 168,3 |
| 11 002 0219 | 200/8" | 219,1 |
| 11 002 0273 | 250/10" | 273,0 |
| 11 002 0323 | 300/12" | 323,9 |
| 11 002 0355 | 350/14" | 355,6 |
| 11 002 0406 | 400/16" | 406,9 |
| 11 002 0457 | 450/18" | 457,0 |
| 11 002 0508 | 500/20" | 508,0 |
Sondergrößen? Fragen Sie uns an!

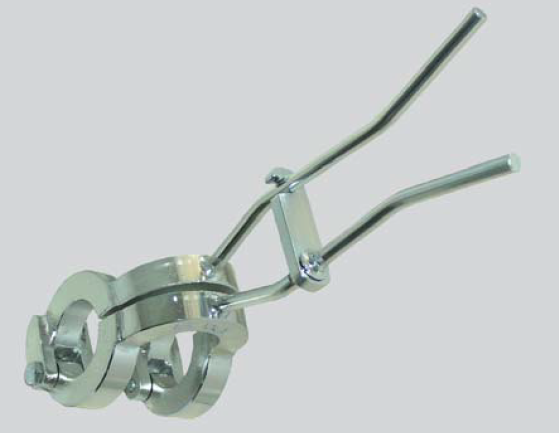

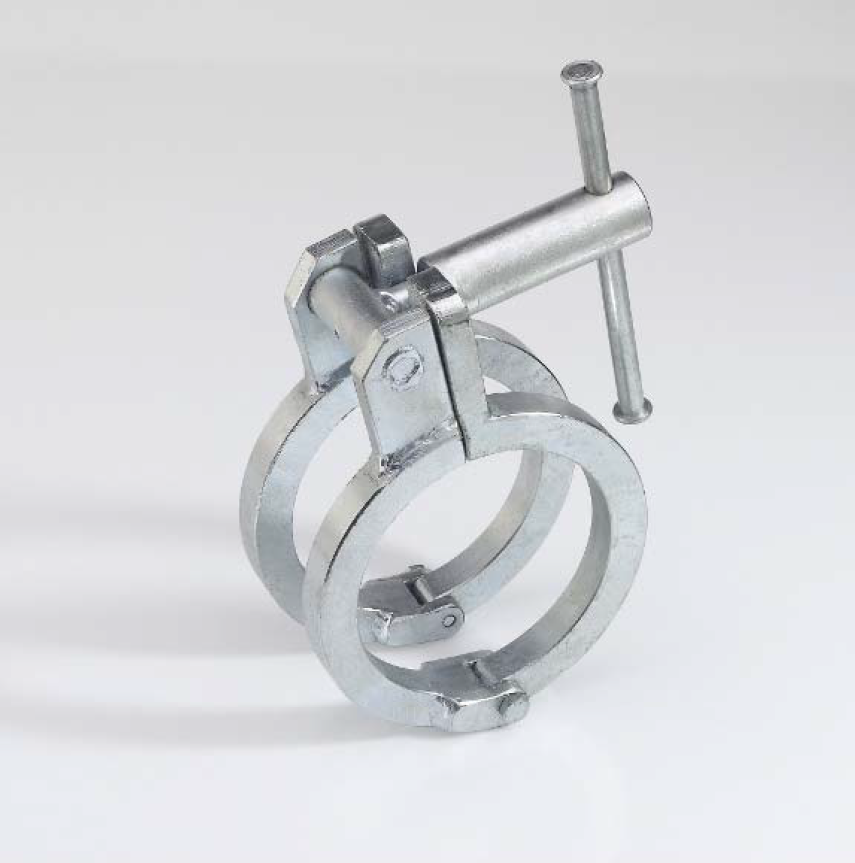

Rohraussenzentrierung Fallnaht - Zangenform für Rohre DN25 - DN65
Ohne die Zentrierung zu lösen, ist es möglich die gesamte Wurzellage einzubringen. Die stabilen Bügel mit einem Verschluss ermöglichen die einwandfreie Zentrierung der Rohre. Material Stahl, verzinkt.
Bestell-Nummer
|
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 002 0033 | 25/1" | 33,7 |
| 11 002 0042 | 32/1 ¼" | 42,4 |
| 11 002 0048 | 40/1 ½" | 48,3 |
| 11 002 0060 | 50/2" | 50/2" |
| 11 002 0076 | 65/2 ½" | 76,1 |
Sondergrößen? Fragen Sie uns an!

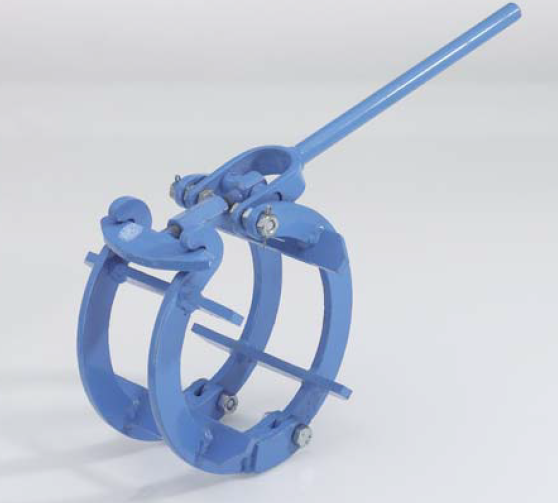

Rohraussenzentrierung Mechanisch - Leicht für Rohre DN80 - DN450
Für das Heften von Rohren geeignet. Die Rohraussenzentrierung Mechanisch - Leicht verfügt über Stege, die beim Spannen mit dem Exzenter die Rohre zentrieren. Nach dem Heften der Rohre wird die Zentrierung entfernt und die Schweissnaht erstellt. Material Stahl, beschichtet.
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 003 0088 | 80/3,5" | 88,9 |
| 11 003 0114 | 100/4" | 114,3 |
| 11 003 0125 | 125/5" | 133,0 |
| 11 003 0168 | 150/6" | 168,3 |
| 11 003 0219 | 200/8" | 219,1 |
| 11 003 0273 | 250/10" | 273,0 |
| 11 003 0323 | 300/12" | 323,9 |
| 11 003 0355 | 350/14" | 355,6 |
| 11 003 0406 | 400/16" | 406,9 |
| 11 003 0457 | 450/18" | 457,0 |
Sondergrößen? Fragen Sie uns an!

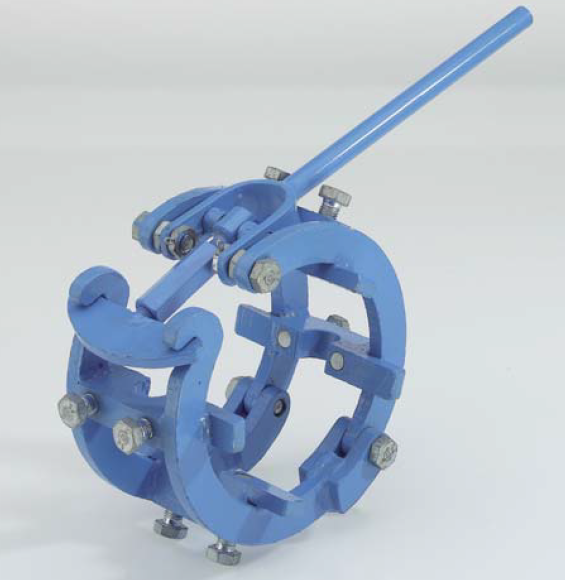

Rohraussenzentrierung Mechanisch - Mittelschwer für Rohre DN100 - DN1200
Die weit ausgesparten Brücken ermöglichen es, bis zu 80% der Wurzellage zu erstellen, ohne die Zentrierung zu lösen. Das Spannen der Rohraussenzentrierung erfolgt mit einem Exzenter. Die Brücken mit den Druckschrauben zentrieren und runden die Rohre. Die Druckschrauben auf den Stegen erlauben die finale Rundung ohne Versatz. Material Stahl, beschichtet.
Bestell-Nummer
|
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 004 0114 | 100/4" | 114,3 |
| 11 004 0125 | 150/6" | 159,0 |
| 11 004 0168 | 150/6" | 168,3 |
| 11 004 0219 | 200/8" | 219,1 |
| 11 004 0273 | 250/10" | 273,0 |
| 11 004 0323 | 300/12" | 323,9 |
| 11 004 0355 | 350/14" | 355,6 |
| 11 004 0406 | 400/16" | 406,9 |
| 11 004 0457 | 450/18" | 457,0 |
| 11 004 0508 | 500/20" | 508,0 |
| 11 004 0610 | 600/24" | 610,0 |
| 11 004 0711 | 700/28" | 711,0 |
| 11 004 0762 | 750/30" | 762,0 |
| 11 004 0813 | 800/32" | 813,0 |
| 11 004 0914 | 900/36" | 914,0 |
| 11 004 1016 | 1000/40" | 1016,0 |
| 11 004 1067 | 1050/42" | 1067,0 |
| 11 004 1118 | 1100/44" | 1118,0 |
| 11 004 1220 | 1200/48" | 1220,0 |
Sondergrößen? Fragen Sie uns an!

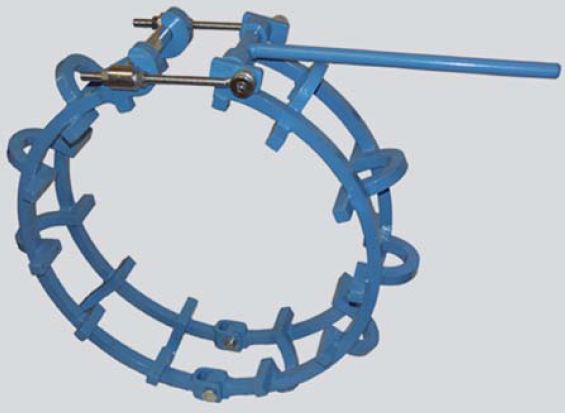

Rohraussenzentrierung Mechanisch - Mittelschwer NO TACK von DN600 - DN1600
Die weit ausgesparten Brücken (Omega-Brücken) ermöglichen es, bis zu 80% der Wurzellage zu erstellen, ohne die Zentrierung zu lösen. Die Verspannung der Zentrierung erfolgt über Exzenter. Material Stahl, beschichtet. Weitere Größen sind lieferbar.
Bestell-Nummer
|
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 N04 0610 | 600/24" | 610,0 |
| 11 N04 0711 | 700/28" | 711,0 |
| 11 N04 0762 | 750/30" | 762,0 |
| 11 N04 0813 | 800/32" | 813,0 |
| 11 N04 0864 | 850/34" | 864,0 |
| 11 N04 0914 | 900/36" | 914,0 |
| 11 N04 1016 | 1000/40" | 1016,0 |
| 11 N04 1067 | 1050/42" | 1067,0 |
| 11 N04 1118 | 1100/44" | 1118,0 |
| 11 N04 1220 | 1200/48" | 1220,0 |
| 11 N04 1320 | 1300/52" | 1320,0 |
| 11 N04 1420 | 1400/56" | 1420,0 |
| 11 N04 1520 | 1500/60" | 1520,0 |
| 11 N04 1620 | 1600/64" | 1620,0 |
Sondergrößen? Fragen Sie uns an!

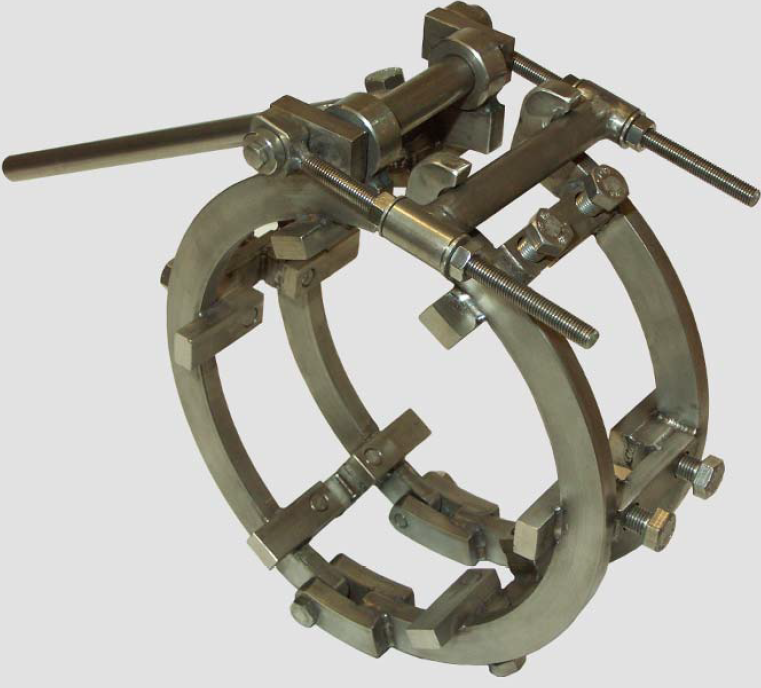

Rohraussenzentrierung Mechanisch - Edelstahl für Rohre DN100 - DN900
Die weit ausgesparten Brücken ermöglichen es, bis zu 80% der Wurzellage zu erstellen, ohne die Zentrierung zu lösen. Beim Spannen der Rohraussenzentrierung runden und zentrieren die Stege die zu verschweissenden Rohrenden. Mit den Druckschrauben auf den Stegen werden die Rohre final für ein versatzfreies Verschweissen der Rohre zentriert und gerundet. Material Edelstahl. Weitere Größen sind lieferbar.
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 E04 0114 | 100/4" | 114,3 |
| 11 E04 0125 | 150/6" | 159,0 |
| 11 E04 0168 | 150/6" | 168,3 |
| 11 E04 0219 | 200/8" | 219,1 |
| 11 E04 0273 | 250/10" | 273,0 |
| 11 E04 0323 | 300/12" | 323,9 |
| 11 E04 0355 | 350/14" | 355,6 |
| 11 E04 0406 | 400/16" | 406,9 |
| 11 E04 0457 | 450/18" | 457,0 |
| 11 E04 0508 | 500/20" | 508,0 |
| 11 E04 0610 | 600/24" | 610,0 |
| 11 E04 0711 | 700/28" | 711,0 |
| 11 E04 0762 | 750/30" | 762,0 |
| 11 E04 0813 | 800/32" | 813,0 |
| 11 E04 0914 | 900/36" | 914,0 |
Sondergrößen? Fragen Sie uns an!

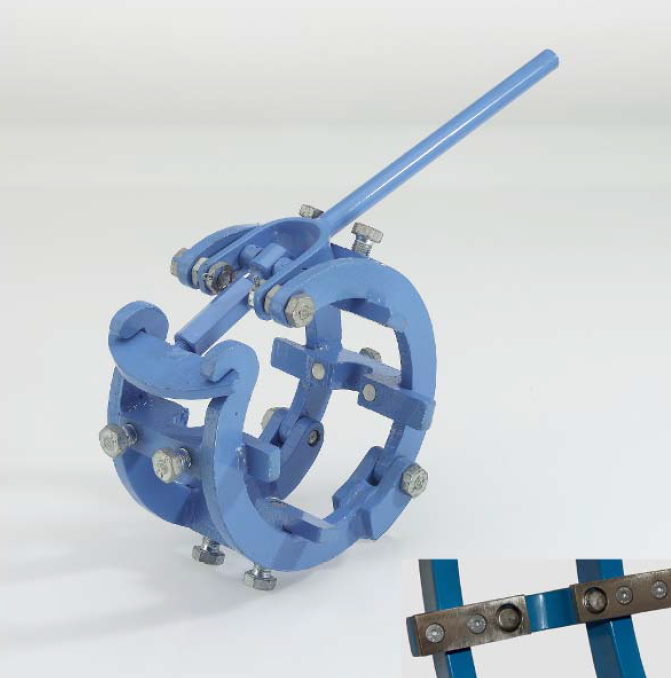

Rohraussenzentrierung Mechanisch - Semi-Edelstahl für Rohre DN100 - DN900
Die weit ausgesparten Brücken ermöglichen es, bis zu 80% der Wurzellage zu erstellen, ohne die Zentrierung zu lösen. Beim Spannen der Rohraussenzentrierung runden und zentrieren die Stege die zu verschweissenden Rohrenden. Mit den Druckschrauben auf den Stegen werden die Rohre final für ein versatzfreies Verschweissen der Rohre zentriert und gerundet. Material Stahl, beschichtet, alle Kontaktflächen und die Druckschrauben sind aus Edelstahl. Weitere Größen sind lieferbar.
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 ES4 0114 | 100/4" | 114,3 |
| 11 ES4 0125 | 150/6" | 159,0 |
| 11 ES4 0168 | 150/6" | 168,3 |
| 11 ES4 0219 | 200/8" | 219,1 |
| 11 ES4 0273 | 250/10" | 273,0 |
| 11 ES4 0323 | 300/12" | 323,9 |
| 11 ES4 0355 | 350/14" | 355,6 |
| 11 ES4 0406 | 400/16" | 406,9 |
| 11 ES4 0457 | 450/18" | 457,0 |
| 11 ES4 0508 | 500/20" | 508,0 |
| 11 ES4 0610 | 600/24" | 610,0 |
| 11 ES4 0711 | 700/28" | 711,0 |
| 11 ES4 0762 | 750/30" | 762,0 |
| 11 ES4 0813 | 800/32" | 813,0 |
| 11 ES4 0914 | 900/36" | 914,0 |
Sondergrößen? Fragen Sie uns an!

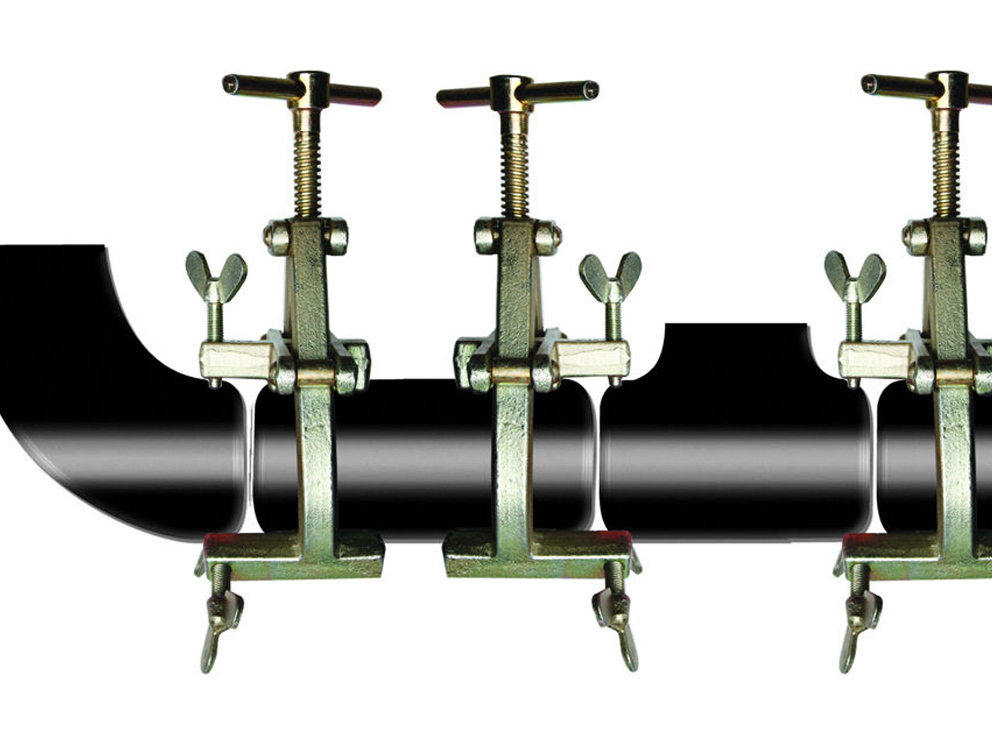

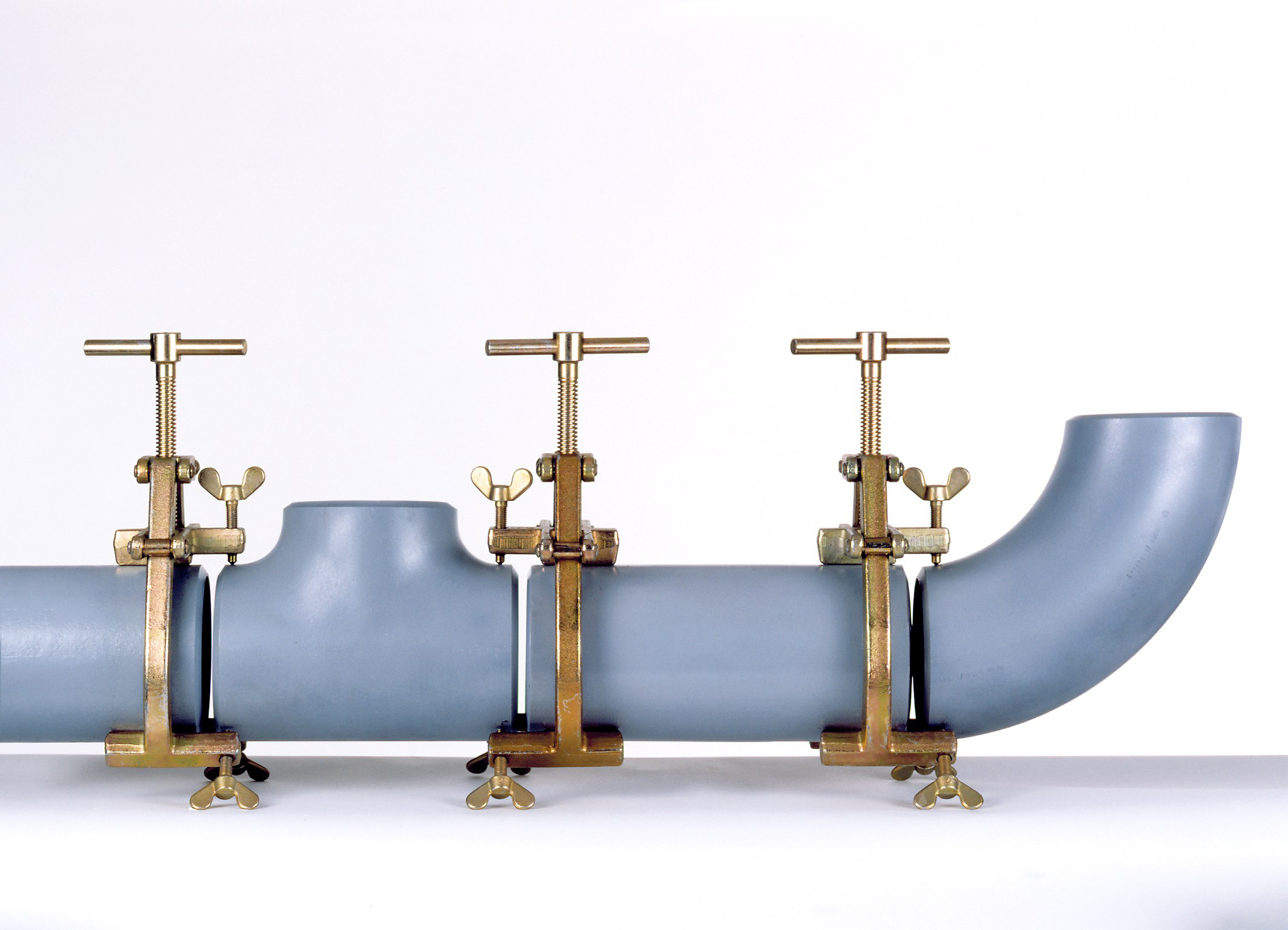

Centromat Rohrschnellspanner Typ 1B - 5 Grössen
Centromat Rohrschnellspanner zum Zentrieren und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken. Die Feineinstellung erfolgt mit Flügelschrauben. Material Stahl galvanisiert oder Edelstahl.
Bestell-Nummer |
Spannbereich [mm] |
Gewicht [kg] |
| 1B-20-90-A-ST | 20 - 90 | 1,4 |
| 1B-50-150-B-ST | 50 - 150 | 3,0 |
| 1B-125-225-D-ST | 125 - 225 | 6,8 |
| 1B-90-190-C-ST | 90 - 190 | 3,3 |
| 1B-225-370-E-ST | 225 - 370 | 8,7 |
Edelstahl Bestell-Nummer |
Spannbereich [mm] |
Gewicht [kg] |
| 1B-20-90-A-VA | 20 - 90 | 1,4 |
| 1B-50-150-B-VA | 50 - 150 | 3,0 |
| 1B-125-225-D-VA | 125 - 225 | 6,8 |
| 1B-90-190-C-VA | 90 - 190 | 3,3 |
| 1B-225-370-E-VA | 225 - 370 | 8,7 |
Sondergrößen? Fragen Sie uns an!

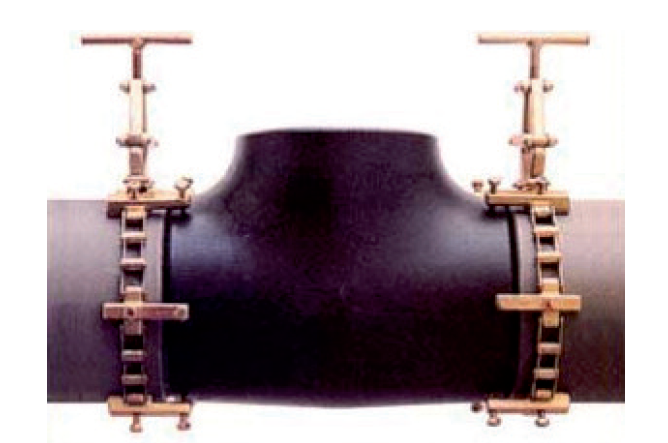

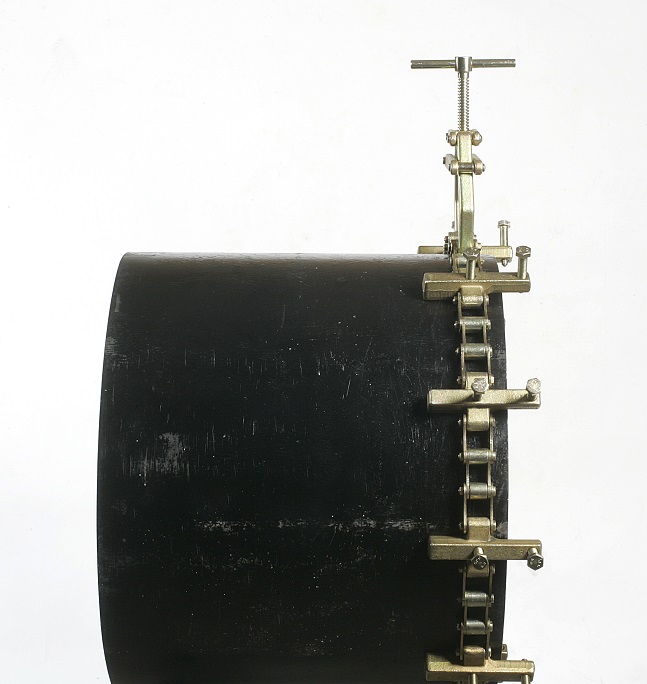

Centromat Rohrzentrierketten Leichte Ausführung, einfach Kette
Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 015 L150 | 150 / 6" | 168,3 |
| 11 015 L200 | 200 / 8" | 219,1 |
| 11 015 L250 | 250 / 10" | 273,0 |
| 11 015 L300 | 300 / 12" | 323,9 |
| 11 015 L350 | 350 / 14" | 355,6 |
| 11 015 L400 | 400 / 16" | 406,0 |
| 11 015 L0CS | passendes Spannschloss | |
Edelstahl Bestell-Nummer |
DN [mm/Zoll] |
DA [mm] |
| 11 015 E150 | 150 / 6" | 168,3 |
| 11 015 E200 | 200 / 8" | 219,1 |
| 11 015 E250 | 250 / 10" | 273,0 |
| 11 015 E300 | 300 / 12" | 323,9 |
| 11 015 E350 | 350 / 14" | 355,6 |
| 11 015 E400 | 400 / 16" | 406,0 |
| 11 015 E0CS | passendes Spannschloss | |
Sondergrößen? Fragen Sie uns an!
.

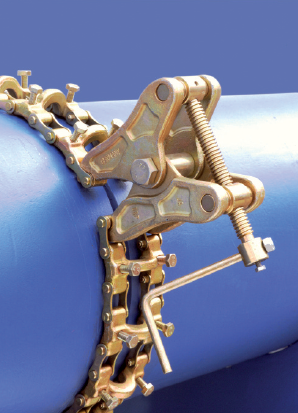

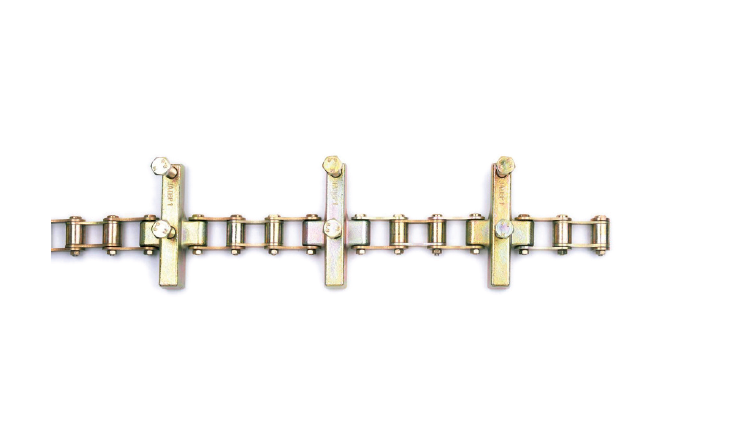

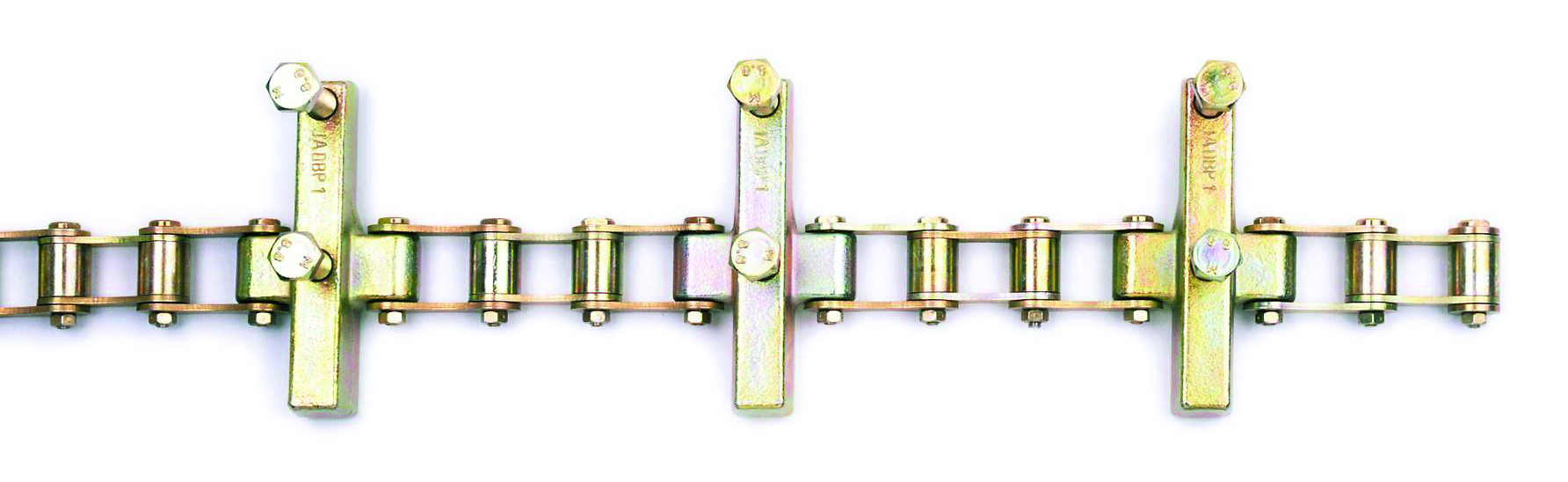

Rohraußenzentrierung Rohrzentrierketten Mittelschwere Ausführung, einfach Kette
Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 015 M200 | 200 / 8" | 219,1 |
| 11 015 M250 | 250 / 10" | 273,0 |
| 11 015 M300 | 300 / 12" | 323,9 |
| 11 015 M350 | 350 / 14" | 355,6 |
| 11 015 M400 | 400 / 16" | 406,0 |
| 11 015 M500 | 500 / 20" | 508,0 |
| 11 015 M600 | 600 / 24" | 610,0 |
| 11 015 M0CS | passendes Spannschloss | |
Sondergrößen? Fragen Sie uns an!
.
Rohraußenzentrierung Rohrzentrierketten Mittelschwere Ausführung, doppel Kette
Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 D15 0300 | 300 / 12" | 323,9 |
| 11 D15 0400 | 400 / 16" | 406,0 |
| 11 D15 0500 | 500 / 20" | 508,0 |
| 11 D15 0600 | 600 / 24" | 610,0 |
| 11 D15 0700 | 700 / 28" | 711,0 |
| 11 D15 0800 | 800 / 32" | 813,0 |
| 11 D15 0900 | 900 / 36" | 914,0 |
| 11 D15 1000 | 1000 / 40" | 1016,0 |
| 11 D15 1100 | 1100 / 44" | 1118,0 |
| 11 D15 1200 | 1200 / 48" | 1220,0 |
| 11 D15 1300 | 1300 / 52" | 1320,0 |
| 11 D15 1400 | 1400 / 56" | 1420,0 |
| 11 D15 1500 | 1500 / 60" | 1520,0 |
| 11 D15 1600 | 1600 / 64" | 1620,0 |
| 11 D15 M0CS | passendes Spannschloss | |
Sondergrößen? Fragen Sie uns an!

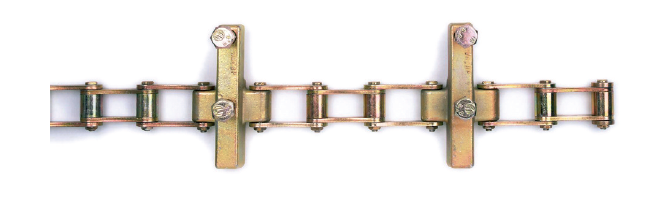

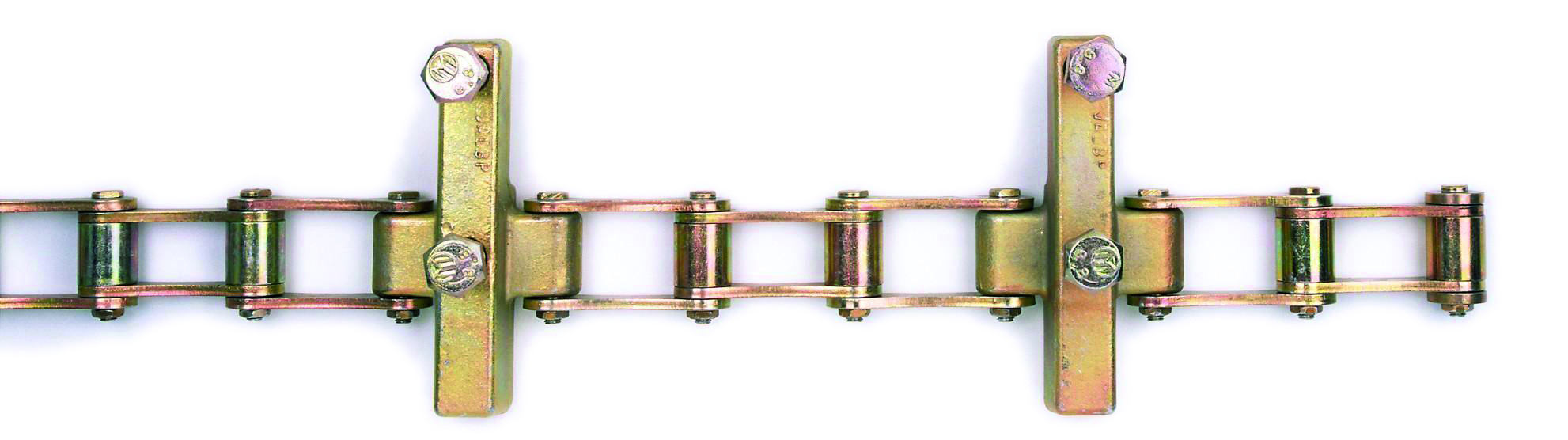

Rohraußenzentrierung Rohrzentrierketten Schwere Ausführung, einfach Kette
Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.
Bestell-Nummer |
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 016 0300 | 300 / 12" | 323,9 |
| 11 016 0400 | 400 / 16" | 406,0 |
| 11 016 0500 | 500 / 20" | 508,0 |
| 11 016 0600 | 600 / 24" | 610,0 |
| 11 016 0700 | 700 / 28" | 711,0 |
| 11 016 0800 | 800 / 32" | 813,0 |
| 11 016 0900 | 900 / 36" | 914,0 |
| 11 016 1000 | 1000 / 40" | 1016,0 |
| 11 016 00CS | passendes Spannschloss | |
Sondergrößen? Fragen Sie uns an!
.

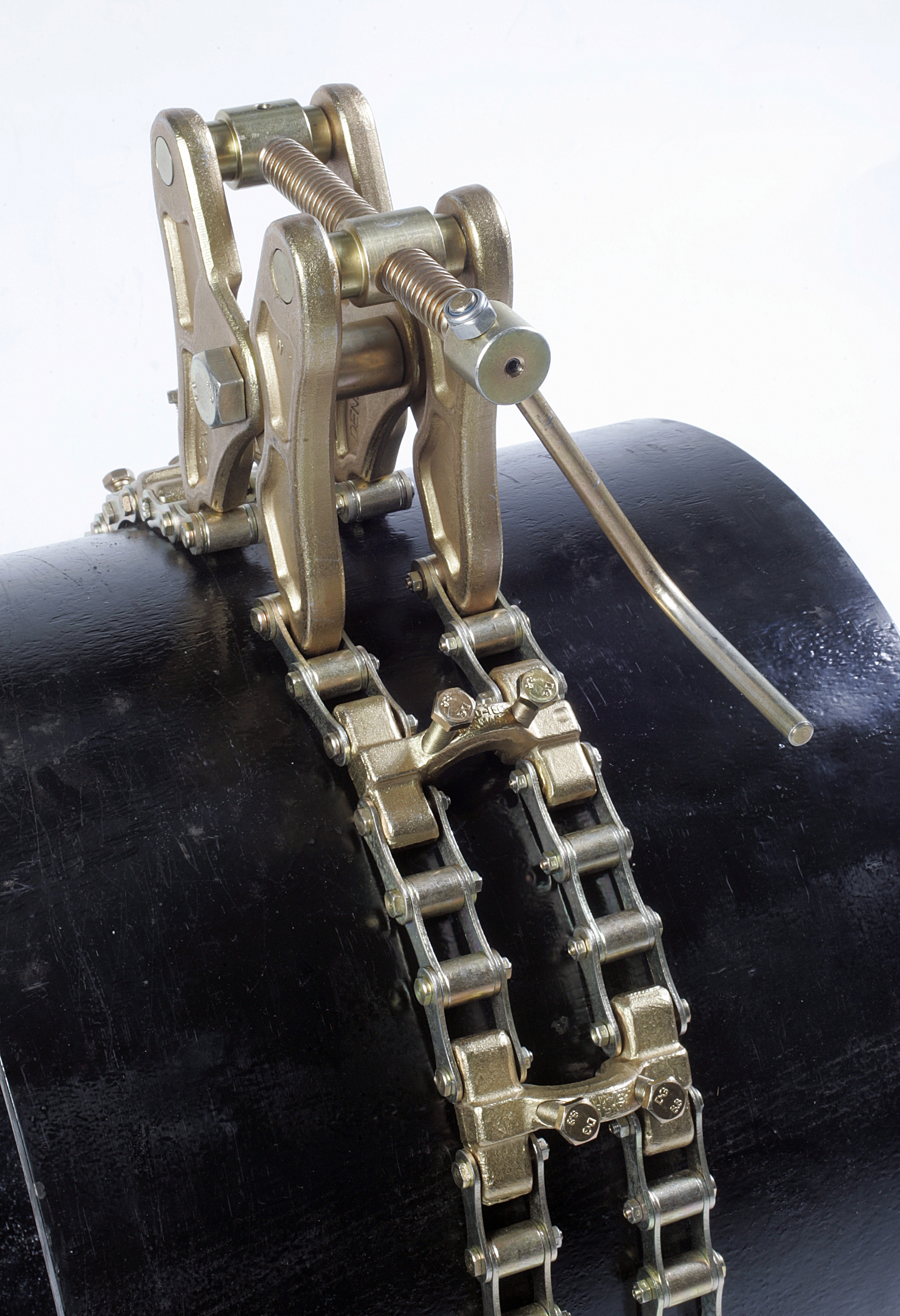

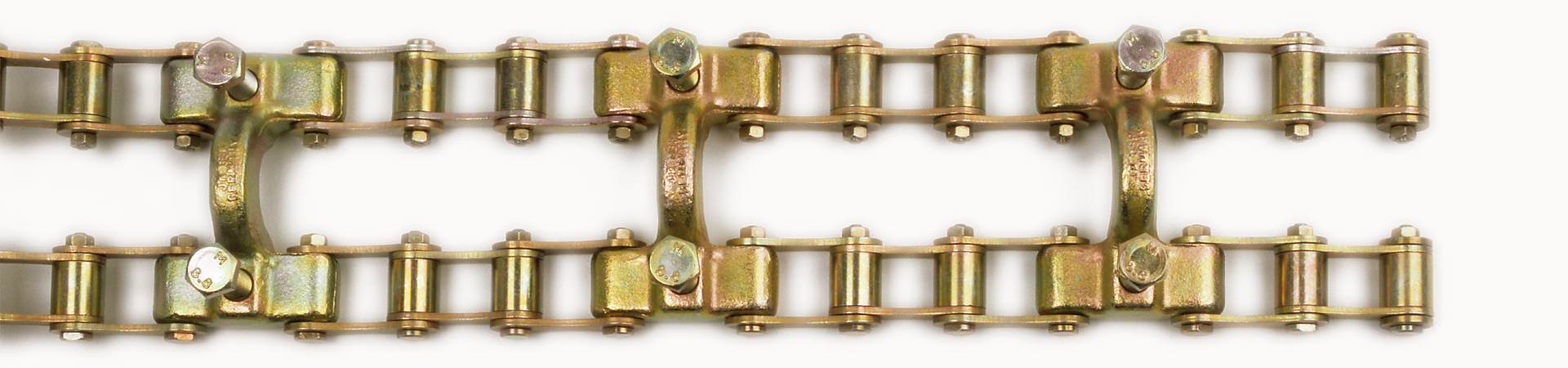

Rohraußenzentrierung Rohrzentrierketten Schwere Ausführung, doppel Kette
Die Rohrschnellspanner bieten die Möglichkeit des Zentrierens und Spannen von Rohren, Rohrbögen, Flanschen, T-Stücken und sonstigen Formstücken.
Die Feineinstellung für die gewünschten Rohrdurchmesser erfolgen durch Flügelschrauben.
Gefertigt aus galvanisiertem Stahl oder aus Edelstahl. Für eine Zentrierkette wird die Standardkette und das Spannschloss benötigt.
Auch Sondergrößen sind auf Wunsch erhältlich und können jederzeit angefragt werden.
Bestell-Nummer
|
DN [mm/Zoll] |
DA Rohr [mm] |
| 11 D16 0300 | 300 / 12" | 323,9 |
| 11 D16 0400 | 400 / 16" | 406,0 |
| 11 D16 0500 | 500 / 20" | 508,0 |
| 11 D16 0600 | 600 / 24" | 610,0 |
| 11 D16 0700 | 700 / 28" | 711,0 |
| 11 D16 0800 | 800 / 32" | 813,0 |
| 11 D16 0900 | 900 / 36" | 914,0 |
| 11 D16 1000 | 1000 / 40" | 1016,0 |
| 11 D16 1100 | 1100 / 44" | 1118,0 |
| 11 D16 1200 | 1200 / 48" | 1220,0 |
| 11 D16 1300 | 1300 / 52" | 1320,0 |
| 11 D16 1400 | 1400 / 56" | 1420,0 |
| 11 D16 1500 | 1500 / 60" | 1520,0 |
| 11 D16 1600 | 1600 / 64" | 1620,0 |
| 11 D15 M0CS | passendes Spannschloss | |
Sondergrößen? Fragen Sie uns an!
