Auf dieser Seite finden Sie:

• Rundungsschalen für PE-Rohre DA63 - DA280
• Rundungsschellen für Abquetschpresse PEP75/6 für PE-Rohre DA32 - DA63
• Rundungsringe für PE-Rohre DA32 - DA400
• Hydraulische Rundungsschellen für PE-Rohre DA280 - DA1200
• Doppelklemmen für PE-Rohre DA63 - DA450
• Vierfachklemmen für PE-Rohre DA63 - DA450
• Rohrhalteklemme neigbar für PE-Rohre DA25 - DA160
• Universal-Rohrhalteklemmen (für mehrere Durchmesser geeignet), für PE-Rohre DA25 - DA180
• Anbohrarmaturen-Rohrhalteklemmen für PE-Rohre DA25 - DA63



.

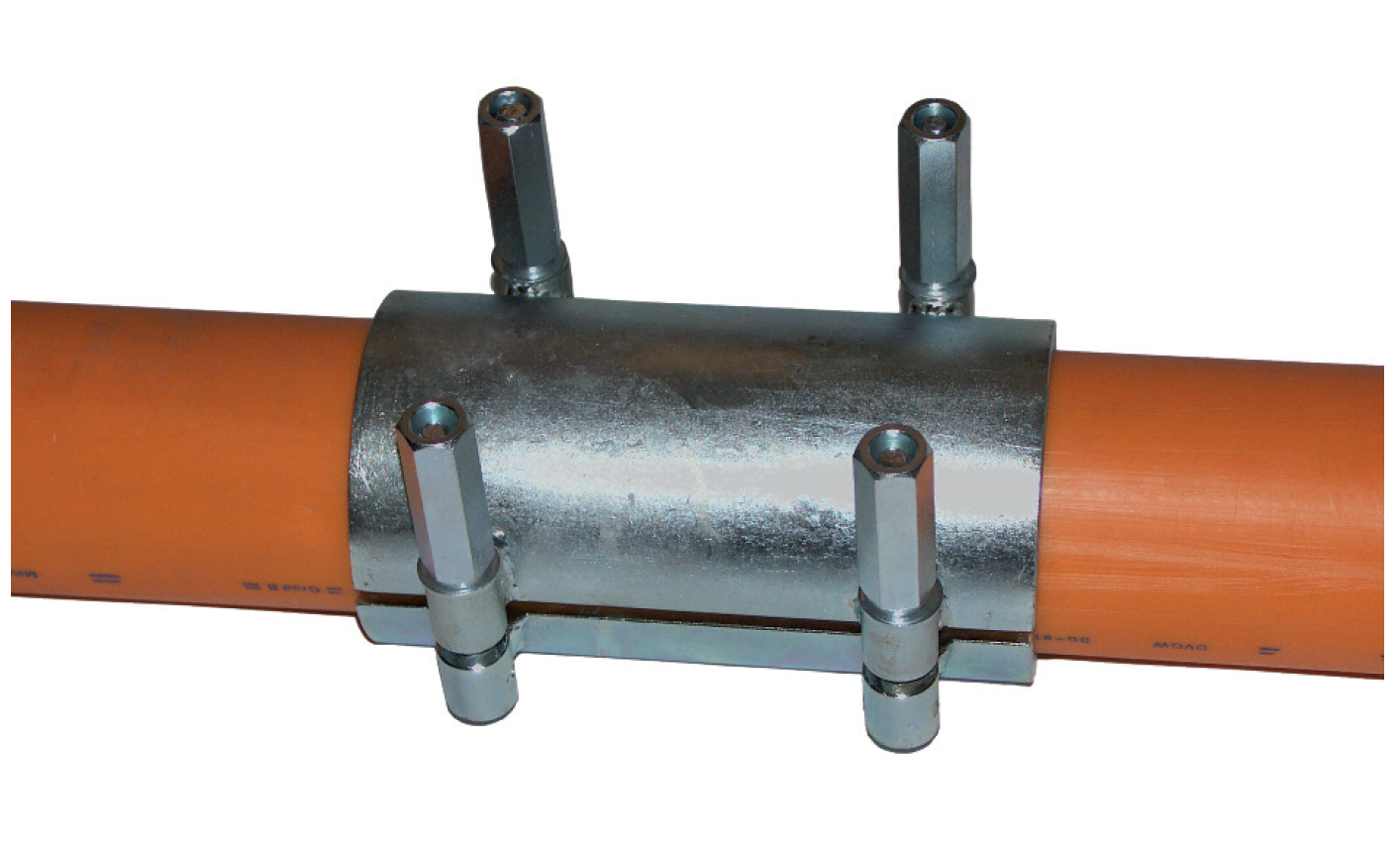

Rundungsschalen

Mit sehr breiten Rundungsschalen werden PE-Rohre mit 4 Stück Stahlschrauben und Stahl-Langmuttern nach der Abquetschung gerundet. Material: Stahl, verzinkt.

Bestell-Nummer	DA Rohr [mm]
11 007 0063	63
11 007 0075	75
11 007 0090	90
11 007 0110	110
11 007 0125	125
11 007 0140	140
11 007 0160	160
11 007 0180	180
11 007 0200	200
11 007 0225	225
11 007 0250	250
11 007 0280	280

Sondergrößen? Fragen Sie uns an!



.

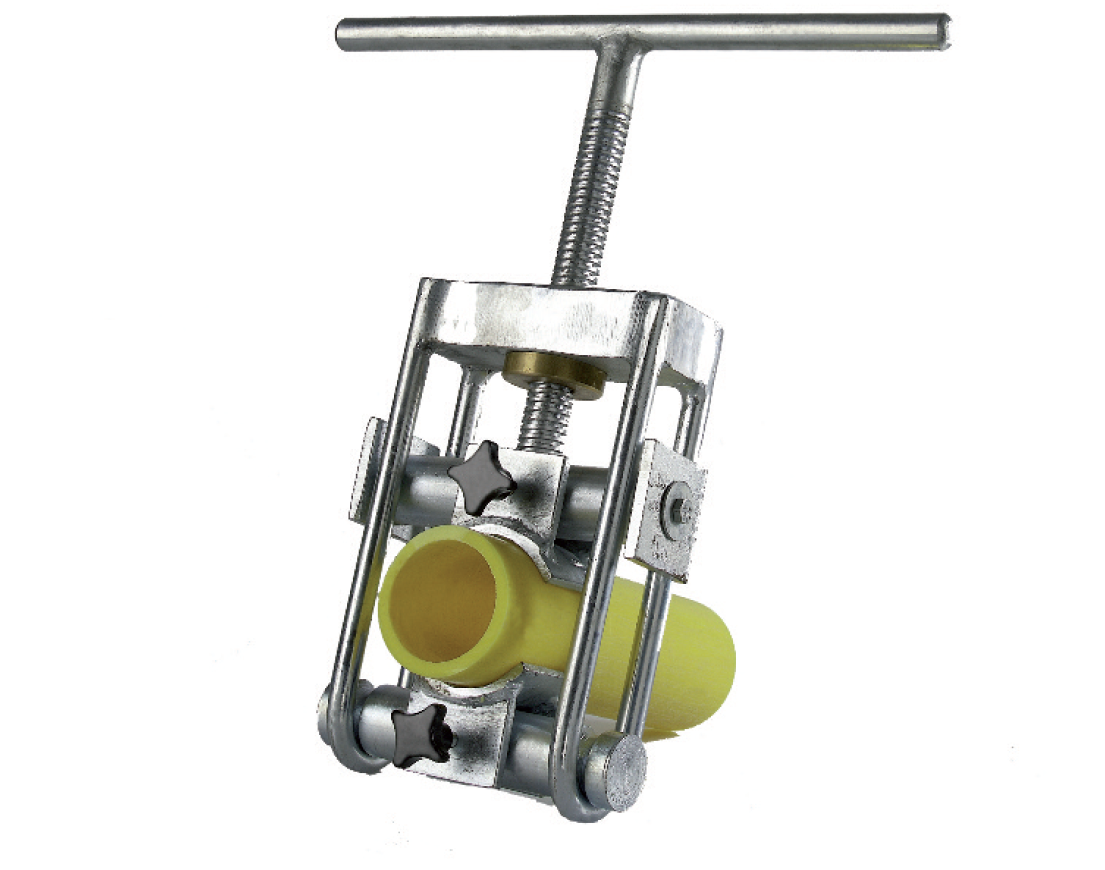

Rundungsschellen für PEP 75/6

Die Rundungsschellen werden in die Abquetschpresse PEP75/6 eingelegt und mit einer Kreuzschraube befestigt und die PE-Rohre nach der Abquetschung gerundet. Material: Stahl, verzinkt.

Bestell-Nummer	DA Rohr [mm]
11 007 R032	bis DA32
11 007 R063	DA 40 - 63

Sondergrößen? Fragen Sie uns an!



.

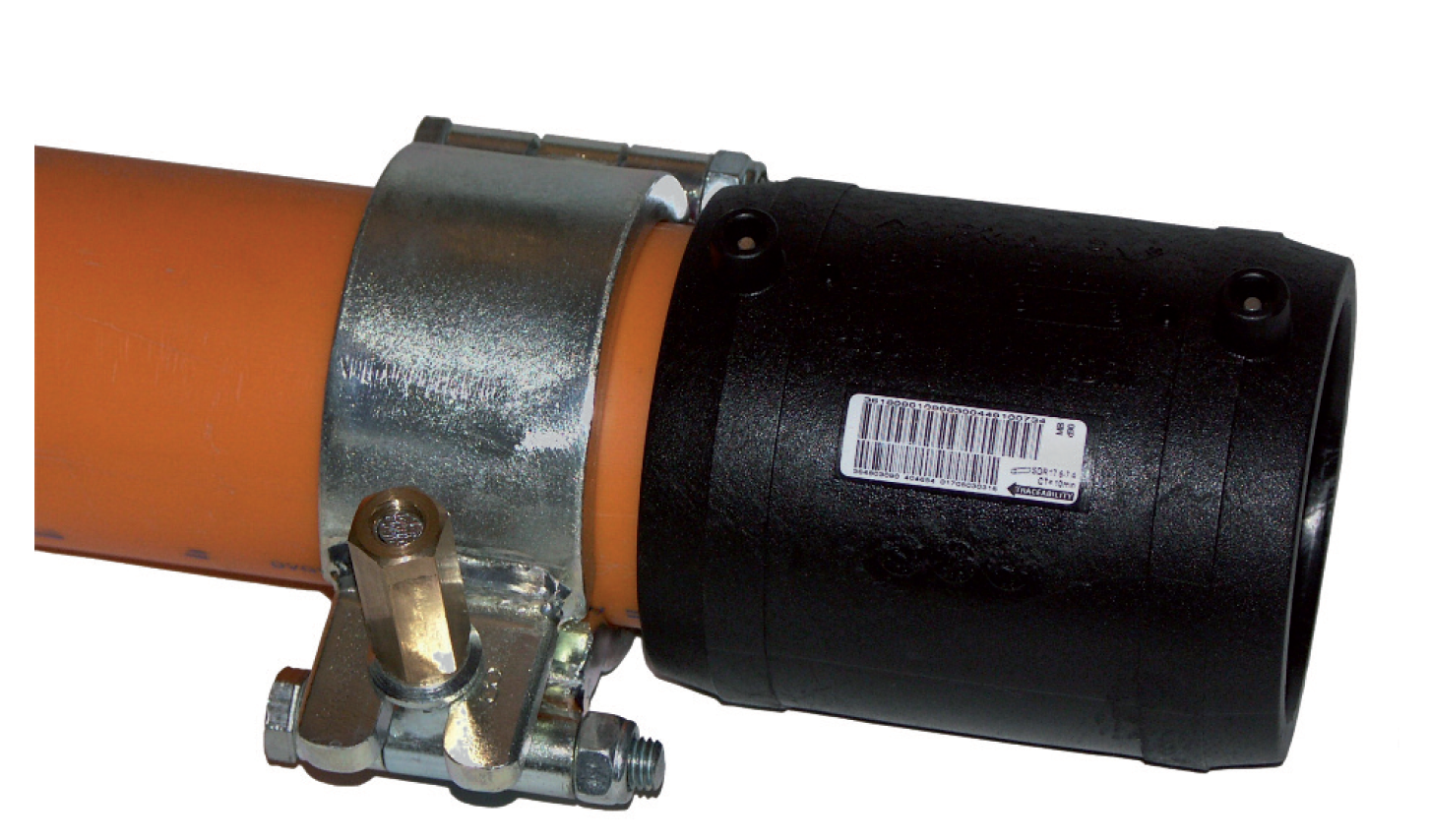

Rundungsringe

Mit Rundungsringen werden PE-Rohrenden beim Verschweissen von Elektromuffen nach der Abquetschung gerundet. Gespannt werden die Spannschalen (80 mm breit) mit einer Schraube und Mutter mit Trapezgewinde. Auch schwere Ausführungen lieferbar (Spannschalen 100 mm breit). Material: Stahl, verzinkt.

Bestell-Nummer	DA Rohr [mm]
11 007 R032	32
11 007 R040	40
11 007 R050	50
11 007 R063	63
11 007 R075	75
11 007 R090	90
11 007 R110	110
11 007 R125	125
11 007 R140	140
11 007 R160	160
11 007 R180	180
11 007 R200	200
11 007 R225	225
11 007 R250	250
11 007 R280	280
11 007 R315	315
Schwere Ausführung (Breite 100 mm)
11 0S7 R200	200
110S7 R225	225
110S7 R250	250
110S7 R280	280
110S7 R315	315
110S7 R355	355
110S7 R400	400

Sondergrößen? Fragen Sie uns an!





.

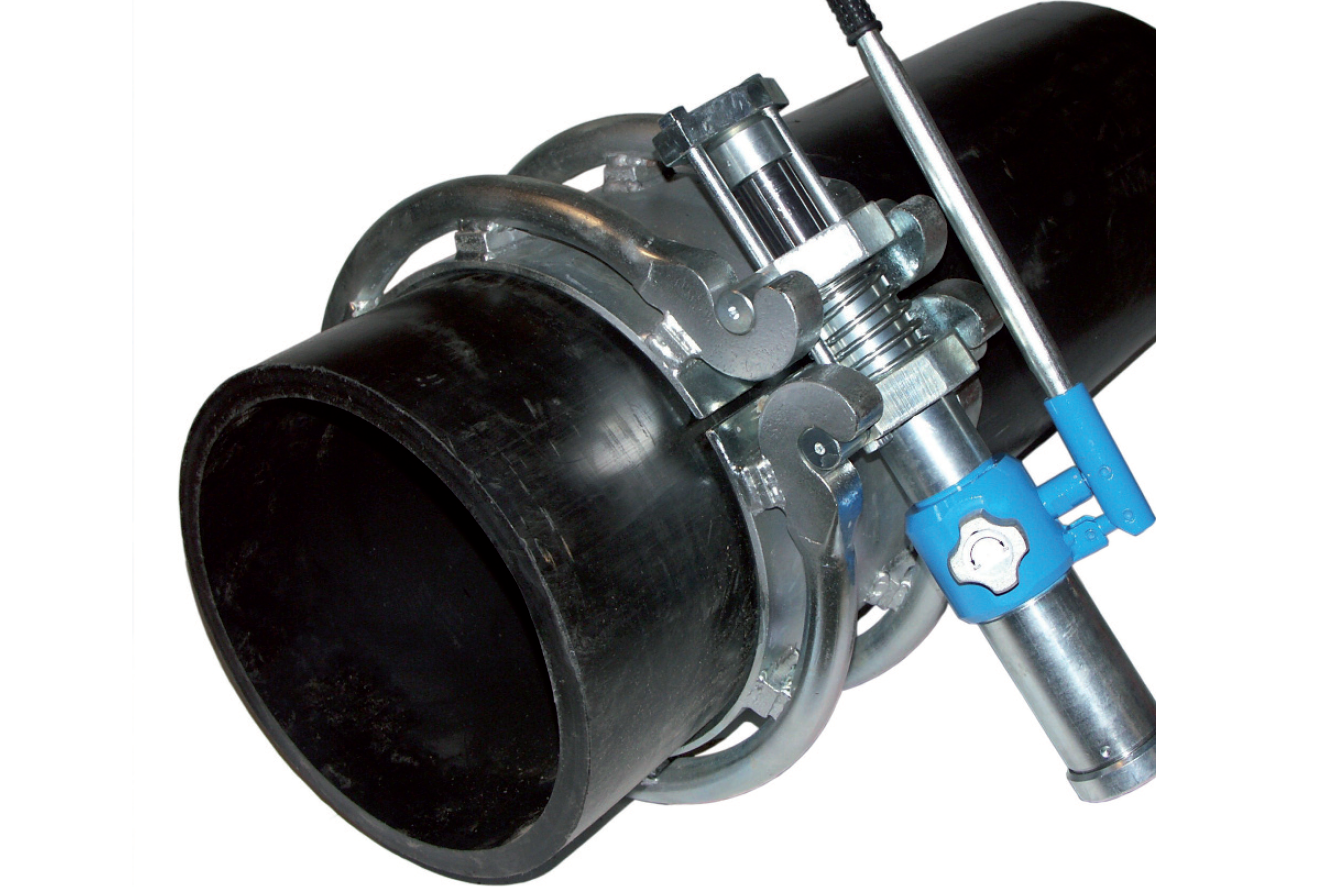

Hydraulische-Rundungsschellen für PE-Rohre

Mit der hydraulischen Rundungsschelle werden PE-Rohre beim Verschweißen von Elektromuffen nach der Abquetschung gerundet. Gespannt wird mittels eines Hydraulikzylinders, der in allen Lagen mit einer Zugkraft von 5 - 6 Tonnen arbeitet. Material: Stahl, verzinkt.

Bestell-Nummer	DA Rohr [mm]
11 RSH 0315	315
11 RSH 0355	355
11 RSH 0400	400
11 RSH 0450	450
11 RSH 0500	500
11 RSH 0560	560
11 RSH 0630	630
11 RSH 0710	710
11 RSH 0800	800
11 RSH 0900	900
11 RSH 1000	1000
11 RSH 1200	1200
passende Hydraulikzylinder
Bestell-Nummer	Rohrdurchmesser [mm]	Typ
11 010 5000	315 - 400	AHZ 5.4
11 010 6250	450 - 630	AHZ 6.0
11 010 6450	710 - 900	AHZ 6.2
11 010 9000	1000 - 1200	AHZ 9.0

Sondergrößen? Fragen Sie uns an!



.

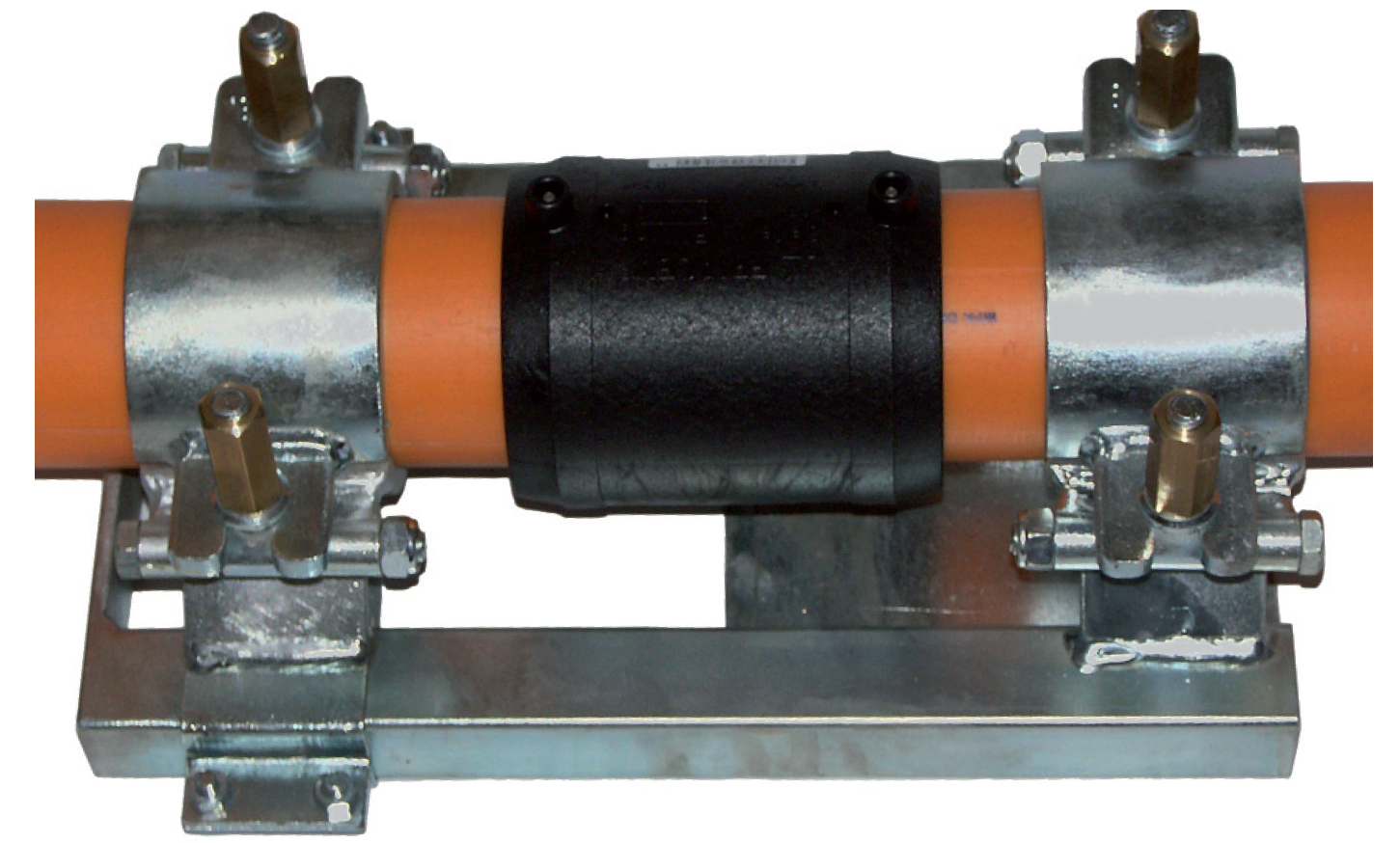

Doppelklemmen

Doppelklemmen zum Sichern, Zentrieren und Runden der Rohrenden beim Verschweißen von Elektromuffen. Gespannt werden die breiten Spannschalen anhand einer Schraube und Mutter mit Trapezgewinde. Eine Schelle ist auf dem Träger verschiebbar. Material, Stahl, verzinkt.

Bestell-Nummer	DA Rohr [mm]
11 V35 0063	63
11 V35 0075	75
11 V35 0090	90
11 V35 0110	110
11 V35 0125	125
11 V35 0140	140
11 V35 0160	160
11 V35 0180	180
11 V35 0200	200
11 V35 0225	225
11 V35 0250	250
11 V35 0280	280
11 V35 0315	315
11 V35 0355	355
11 V35 0400	400

Sondergrößen? Fragen Sie uns an!



.





Vierfach-Rohrhalteklemme

Vierfach-Rohrhalteklemme zum Sichern, Zentrieren und Runden, um die spannungsfreie Verbindung beim Verschweißen von Elektromuffen zu ermöglichen. Gespannt werden die breiten Spannschalen anhand einer Schraube und Mutter mit Trapezgewinde. Zwei Schellen sind auf dem Träger verschiebbar. Material: Stahl, verzinkt.

Bestell-Nummer	DA Rohr [mm]
11 435 0063	63
11 435 0075	75
11 435 0090	90
11 435 0110	110
11 435 0125	125
11 435 0140	140
11 435 0160	160
11 435 0180	180
11 435 0200	200
11 435 0225	225
11 435 0250	250
11 435 0280	280
11 435 0315	315
11 435 0355	355
11 435 0400	400

Sondergrößen? Fragen Sie uns an!



.

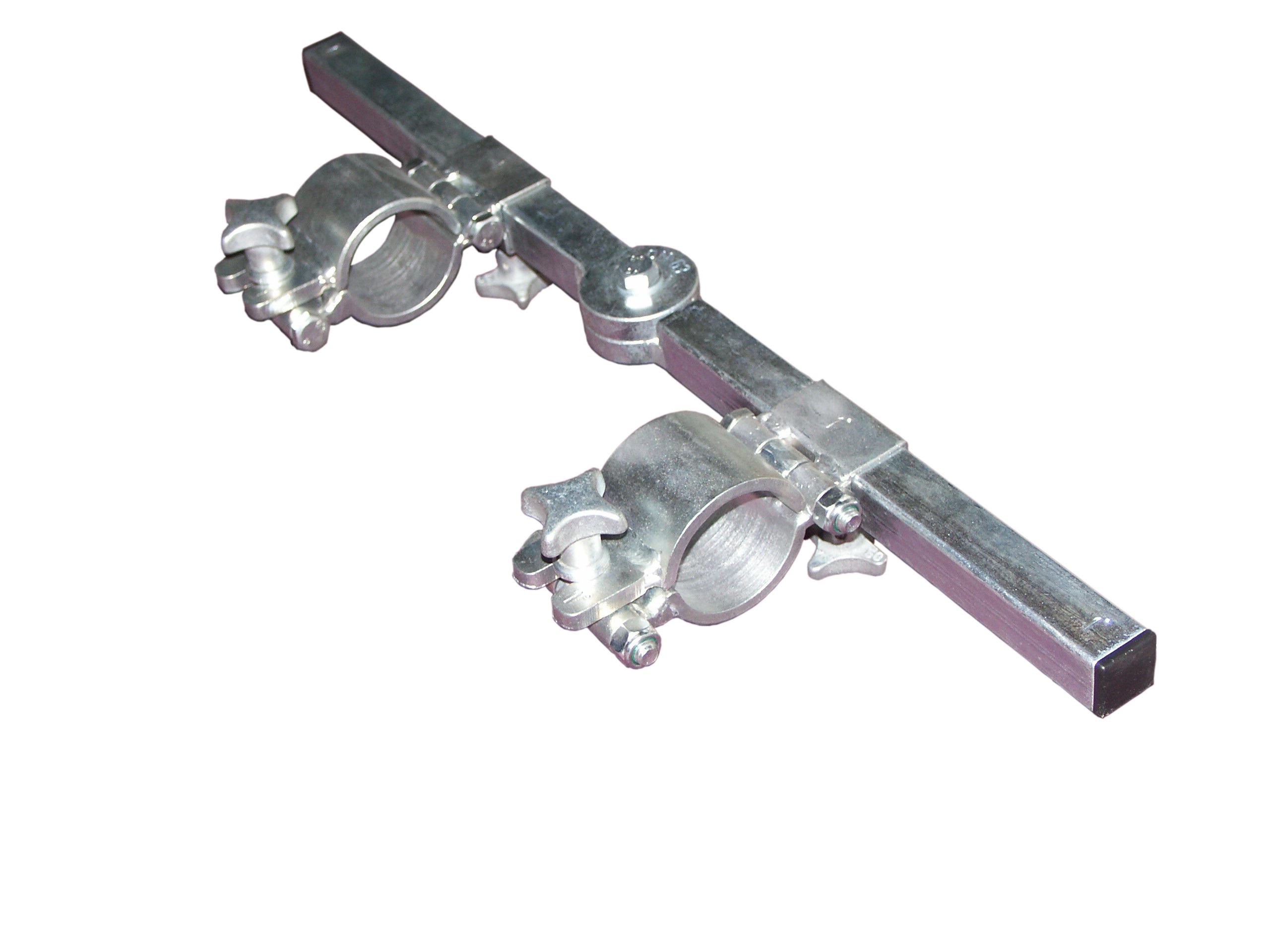

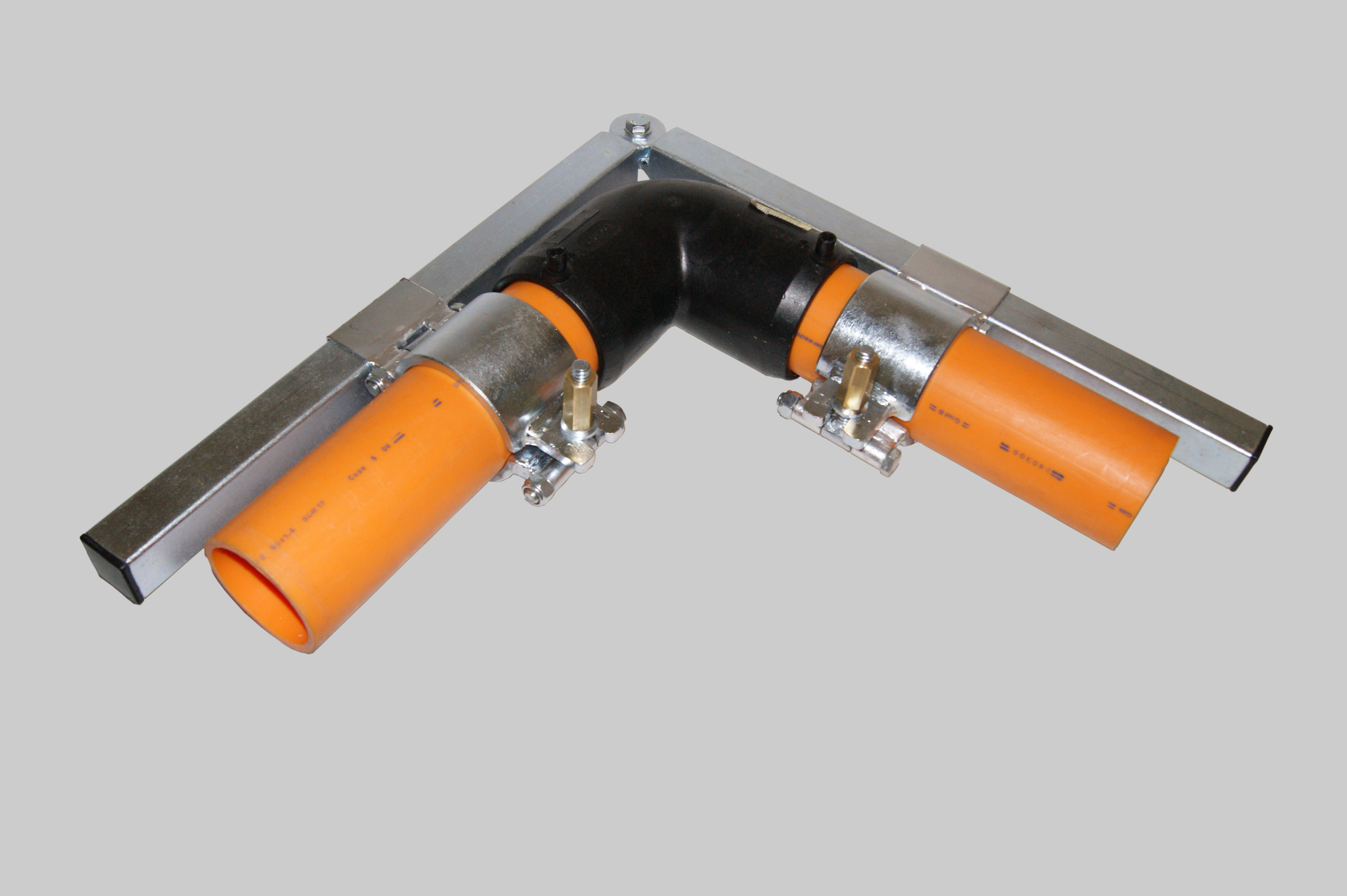

Rohrhalteklemme neigbar

Rohrhalteklemme neigbar, 0° bis 90° zum Sichern, Zentrieren und Runden für die spannungsfreie Verbindung beim Verschweissen von Elektromuffen.  Gespannt werden die breiten Spannschalen anhand einer Sternschraube bis DA63. Ab DA75 werden die breiten Spannschalen anhand einer Schraube und Mutter mit Trapezgewinde gespannt. Die Schellen sind auf dem Träger verschiebbar. Lieferbar in zweifacher oder vierfacher Ausführung. Material: Stahl, verzinkt.

Bestell-Nummer	DA Rohr [mm]
Zweifache Ausführung
11 035 FK32	32
11 035 FK40	40
11 035 FK50	50
11 035 FK63	63
11 035 FK75	75
11 035 FK90	90
11 R35 F110	110
11 R35 F125	125
11 R35 F140	140
11 R35 F160	160
Vierfache Ausführung
11 435 FK32	32
11 435 FK40	40
11 435 FK50	50
11 435 FK63	63
11 435 FK75	75
11 435 FK90	90
11 435 R110	110
11 435 R125	125
11 435 R140	140
11 435 R160	160

Sondergrößen? Fragen Sie uns an!



.

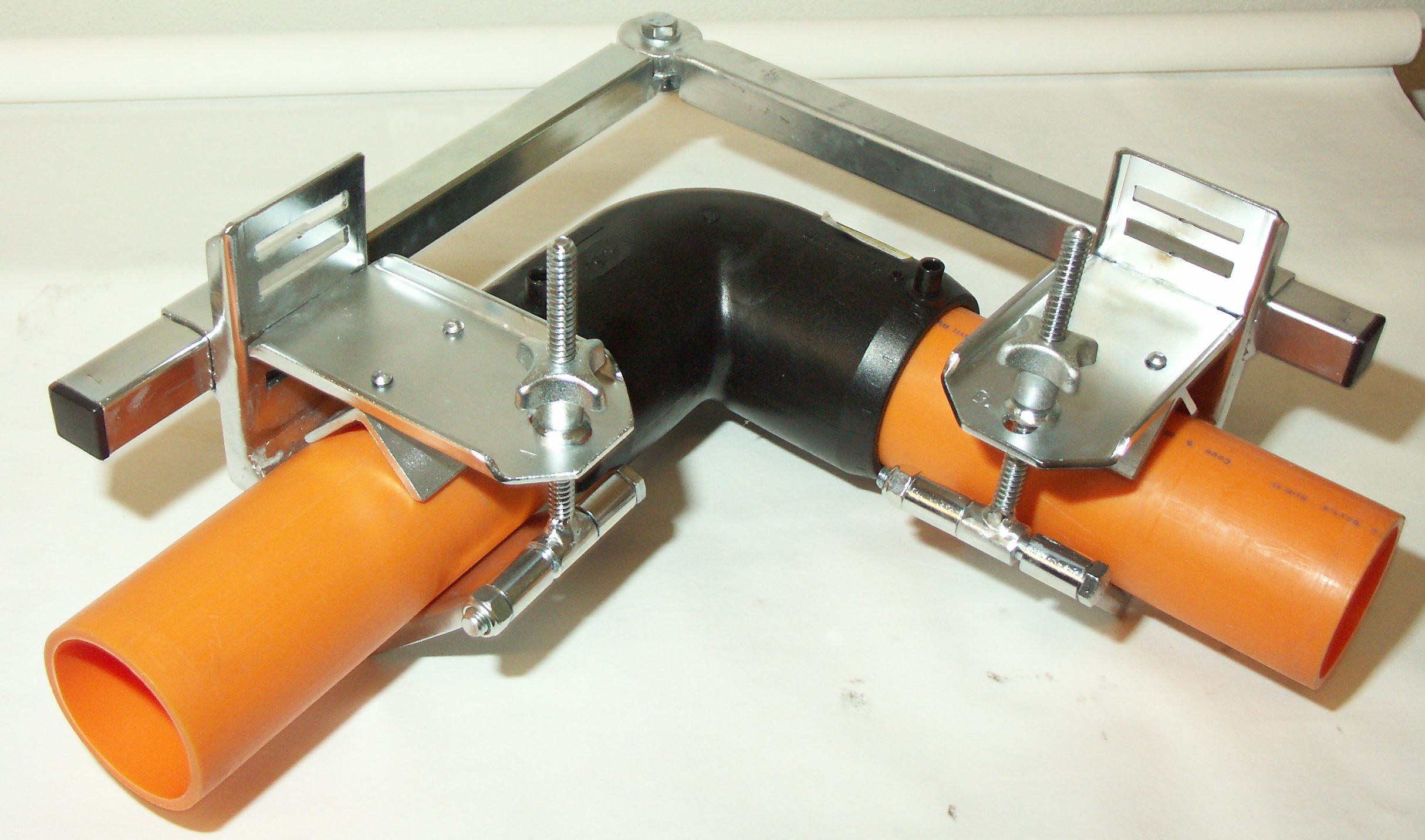

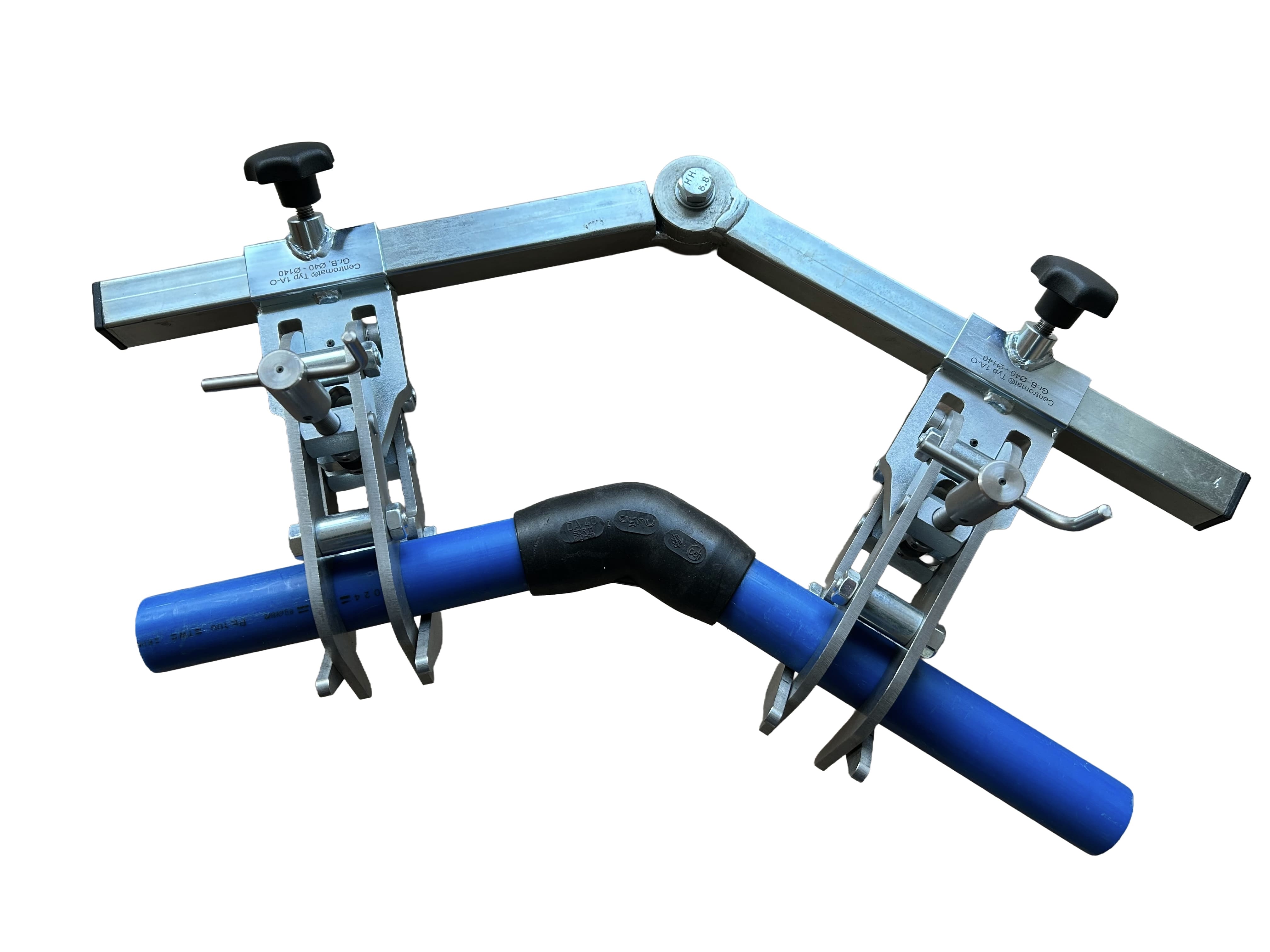

Universal-Rohrhalteklemmen (für mehrere Durchmesser geeignet)

Universal-Rohrhalteklemme neigbar von 0° bis 90° zum Sichern, und Zentrieren für die spannungsfreie Verbindung beim Verschweissen von Elektromuffen. Gespannt werden die breiten Spanneinsätze mit Spanschrauben und Muttern mit Trapezgewinde. Die Schellen sind auf dem Träger verschiebbar. Lieferbar in zweifacher oder vierfacher Ausführung. Material: Stahl, verzinkt.

Bestell-Nummer	DA Rohr [mm]
Zweifache Ausführung
11 U35 0H63	25 - 63
11 U35 RH63	32 - 63
11 U35 0125	75 - 125
11 U35 0180	140 - 180
Vierfache Ausführung
11 U35 0463	25 - 63
11 U35 R463	32 - 63
11 U35 4125	75 - 125
11 U35 4180	140 - 180

Sondergrößen? Fragen Sie uns an!





.

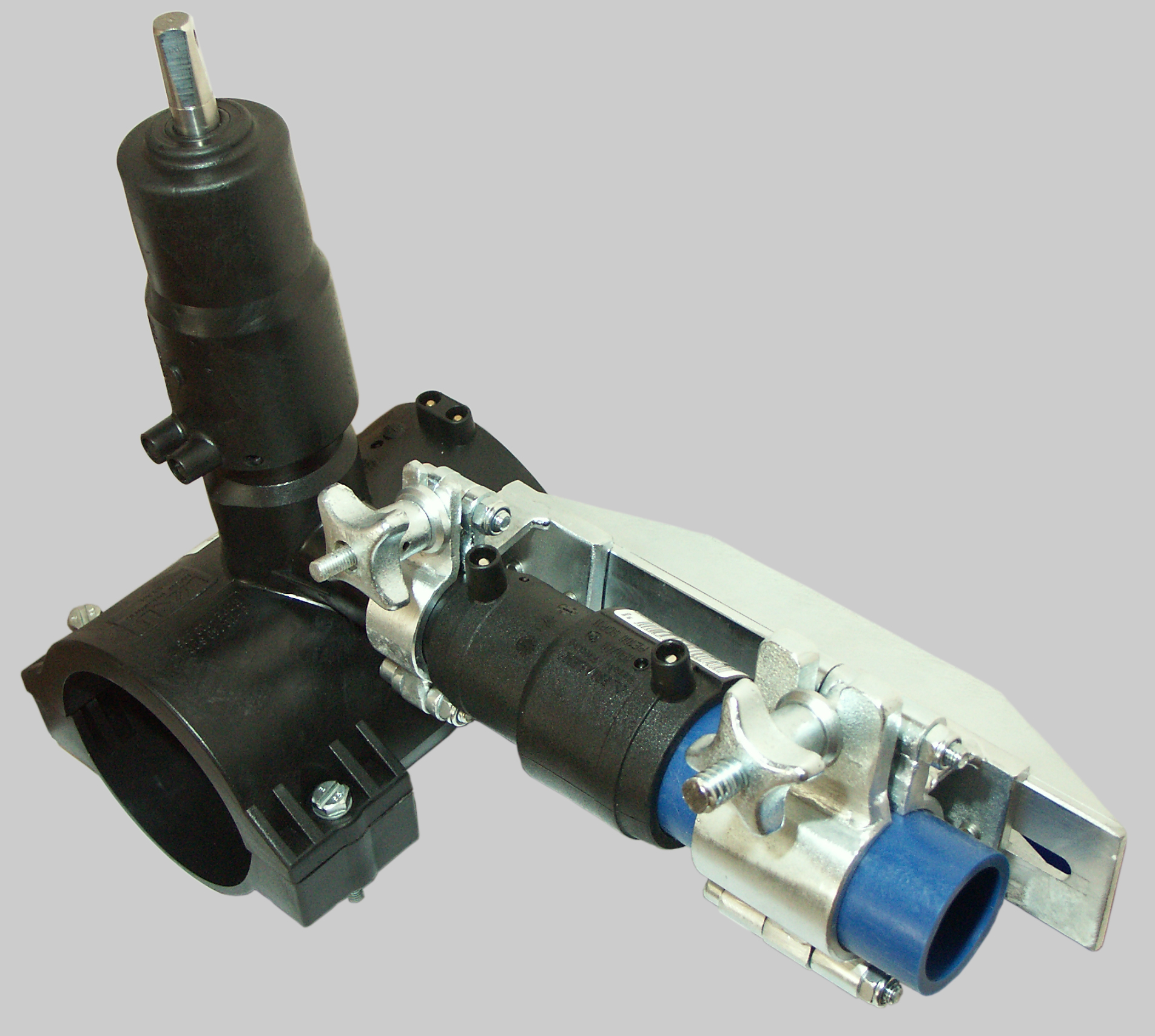

Anbohrarmaturen-Rohrhalteklemmen

Rohrhalteklemme zum Positionieren, Zentrieren und Runden, für die spannungsfreie Verbindung beim Verschweissen von Elektromuffen an Anbohrarmaturen oder anderen Elementen. Spannschraube und Mutter bei der breiten, verschiebbaren Schelle mit Trapezgewinde. Die schmale Schelle ist fest mit dem Träger verbunden. Das Verschweissen von Muffen bis zu 200 mm Länge sind mit diesen Rohrhalteklemmen machbar. Material: Stahl, verzinkt.

Bestell-Nummer	Schmale Schelle DA [mm]	Breite Schelle DA [mm]
11 A35 2525	25	25
11 A35 3232	32	32
11 A35 3240	32	40
11 A35 3250	32	50
11 A35 3263	32	63
11 A35 4040	40	40
11 A35 4050	40	50
11 A35 4063	40	63
11 A35 5050	50	50
11 A35 5063	50	63
11 A35 6363	63	63

Sondergrößen? Fragen Sie uns an!
