CENTROMAT-Innenzentrierung

Auf dieser Seite finden Sie:

.

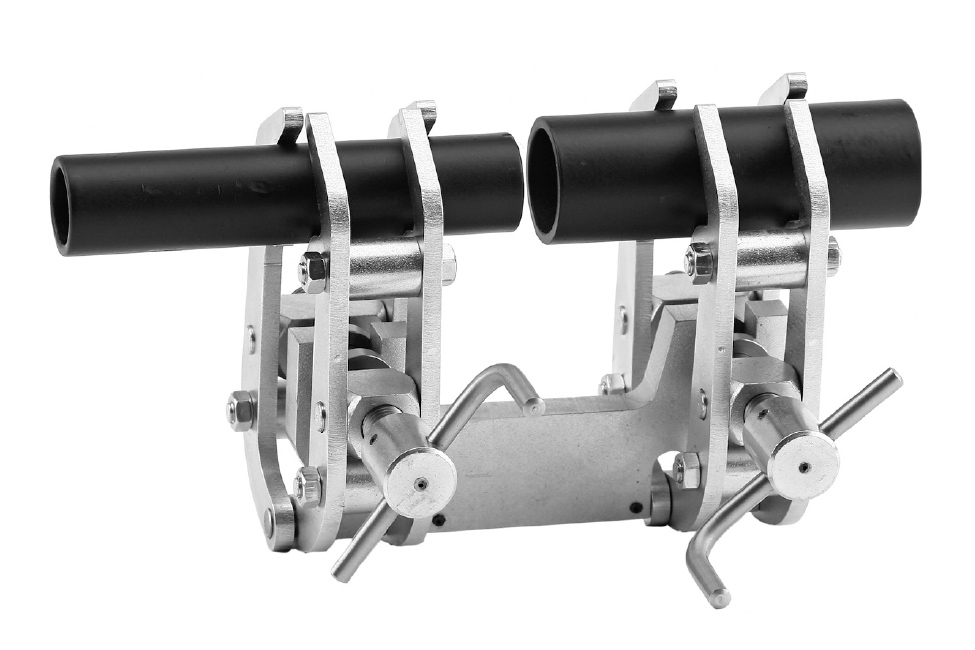

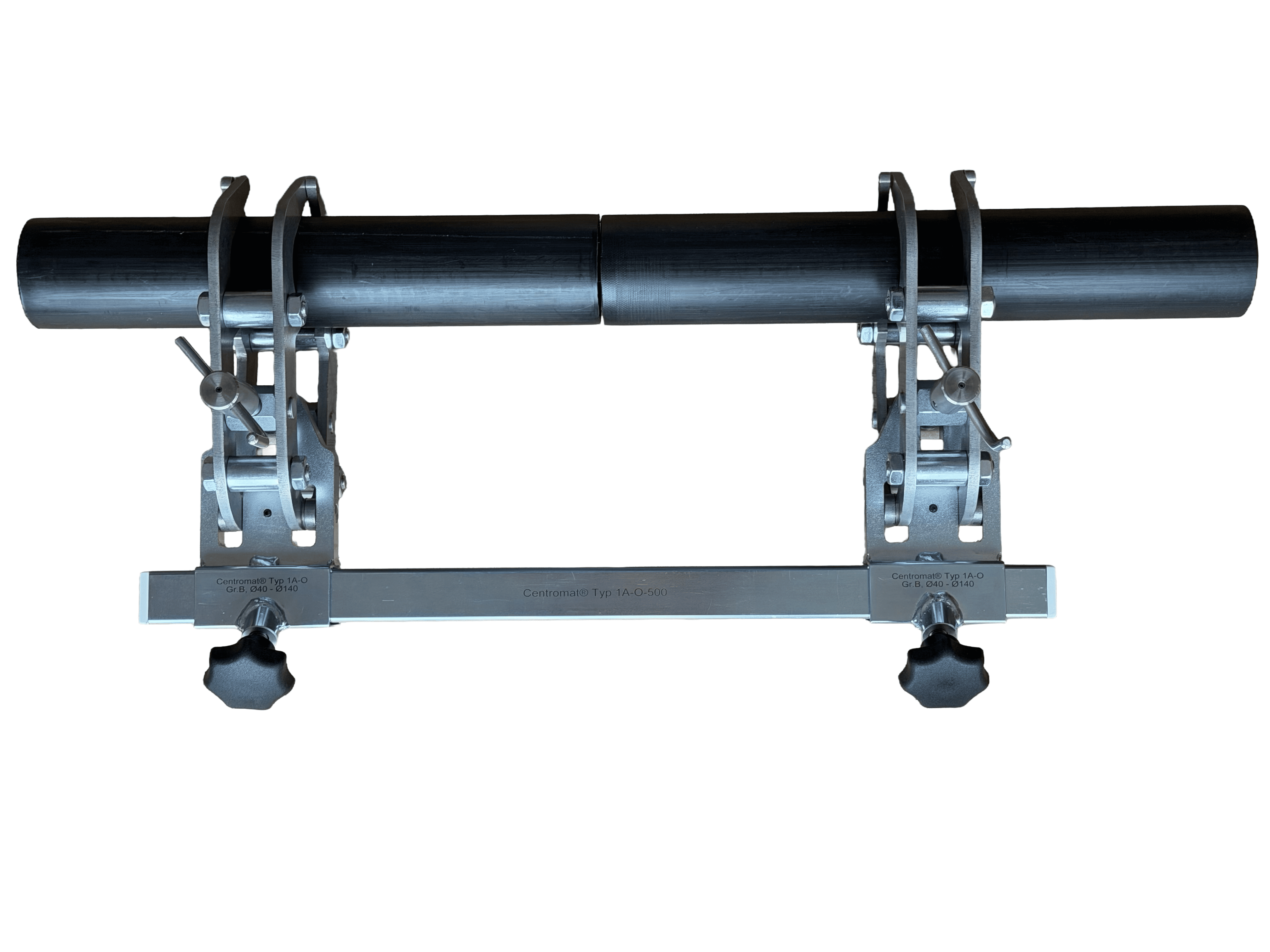

CENTROMAT® - Typ 1 Aussenzentrier-Vorrichtung für Flansche, Stutzen, Ringe - 7 Grössen

 Auf Anhieb schnelles, sicheres und genaues Zentrieren und Spannen von Rohren, Wellen und Rundstäben aller – auch extrem unterschiedlicher Durchmesser, durch automatischen Durchmesserausgleich. Ohne zusätzliche Justierung, ohne Helfer, ohne Zwischenkontrollen, Schweißstelle immer allseitig zugänglich. Zur Vermeidung elektrolytischer Korrosion fertigen wir alle Größen mit Spannarmen aus Edelstahl (VA 1.4301).



aussenzentrierung-typ_1a

Bestell-Nummer

Spannbereich [mm]

Gewicht [kg]

1a-10-70-A-VA

10 - 70

2,00

1a-40-140-B-VA

40 - 140

5,30

1a-75-330-C-VA

75 - 330

26,00

Sondergrößen? Fragen Sie uns an!

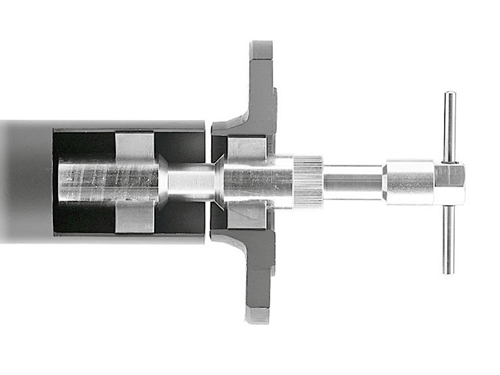

CENTROMAT® - Typ 2 Innenzentrier-Vorrichtung für Flansche, Stutzen, Ringe - 7 Grössen

Schnelles, sicheres und genaues Zentrieren und Spannen von Flanschen, Stutzen, Ringen etc. an Rohren und zylindrischen Behältern in einem Arbeitsgang. Automatischer

Durchmesserausgleich auch extrem unterschiedlicher Durchmesser. Zur Vermeidung elektrolytischer Korrosionen werden alle Versionen mit Spannkeilen aus Edelstahl gefertigt.

Innenzentrierung Keil

Bestell-Nummer

Spannbereich [mm]

Gewicht [kg]

2-15-19-004-VA

15 - 19

0,20

2-16-20-003-VA

16 - 20

0,20

2-19-25-002-VA

19 - 25

0,25

2-24-32-001-VA

24 - 32

0,50

2-31-40-01-VA

31 - 40

0,50

2-38-52-0-VA

38 - 52

1,25

2-51-64-00-VA

51 - 64

1,25

Sondergrößen? Fragen Sie uns an!



.



CENTROMAT® Typ 4 - Innenzentrier-Vorrichtung für Flansch, Stutzen, Ringe - 4 Grössen

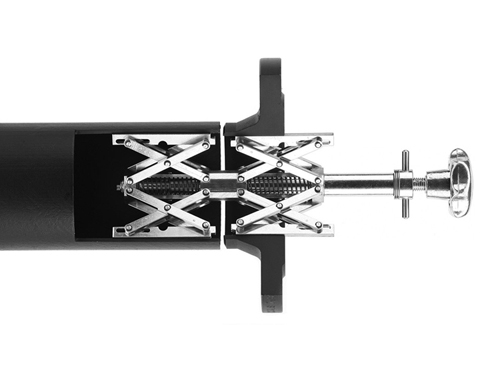

Auf Anhieb schnelles, sicheres und genaues Zentrieren und Spannen von Flanschen, Stutzen, Ringen etc. an Rohren und zylindrischen Behältern. Mit Anlagefläche für Glattflansche. Automatischer Durchmesserausgleich auch extrem unterschiedlicher Durchmesser. Ohne zusätzliche Justierung, in einem Arbeitsgang, mit einem Handgriff, ohne Helfer, ohne Zwischenkontrollen. Zentrierung erfolgt von innen. Zur Vermeidung elektrolytischer Korrosion werden alle Grössen mit Auflageschienen aus Edelstahl (VA 1.4301) gefertigt. Innenzentrierung schwerunabhngig

Bestell-Nummer

Spannbereich [mm]

Gewicht [kg]

4-54-140-1E-VA

54 - 140

1,30

4-85-220-2E-VA

85 - 220

3,90

4-120-350-3E-VA

120 - 350

11,65

4-180-520-4E-VA

180 - 520

27,00

4S-400-940-4ES-VA

400 - 940

39,00

Sondergrößen? Fragen Sie uns an!



.

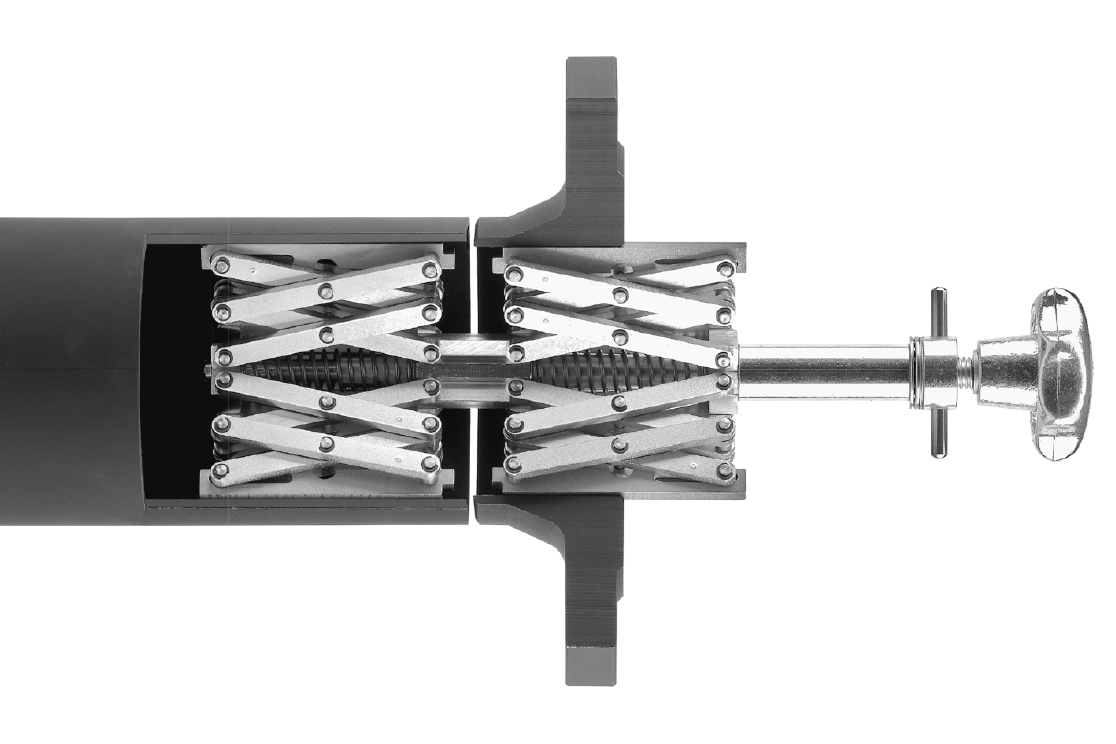

CENTROMAT® Typ 4s - Innenzentrier-Vorrichtung schwer für Flansch, Stutzen, Ringe - 4 Grössen

Auf Anhieb schnelles, sicheres und genaues Zentrieren und Spannen von Flanschen, Stutzen, Ringen etc. an Rohren und zylindrischen Behältern. Mit Anlagefläche für Glattflansche. Automatischer Durchmesserausgleich auch extrem unterschiedlicher Durchmesser. Ohne zusätzliche Justierung, in einem Arbeitsgang, mit einem Handgriff, ohne Helfer, ohne Zwischenkontrollen. Zentrierung erfolgt von innen. Zur Vermeidung elektrolytischer Korrosion werden alle Grössen mit Auflageschienen aus Edelstahl (VA 1.4301) gefertigt.



flanschenzentrierung-typ_4s

Bestell-Nummer

Spannbereich [mm]

Gewicht [kg]

4s-120-250-1ES-VA

120 - 250

1,80

4s-220-400-2ES-VA

220 - 400

5,20

4s-300-640-3ES-VA

300 - 640

16,40

4s-400-940-4ES-VA

400 - 940

39,00

Sondergrößen? Fragen Sie uns an!

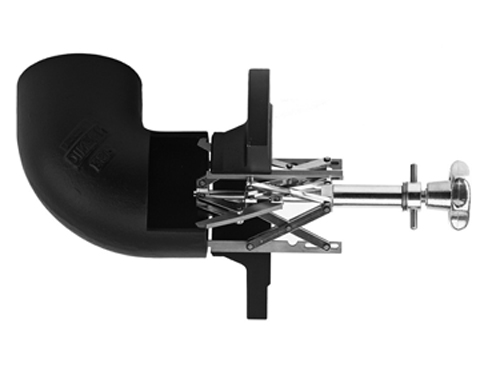

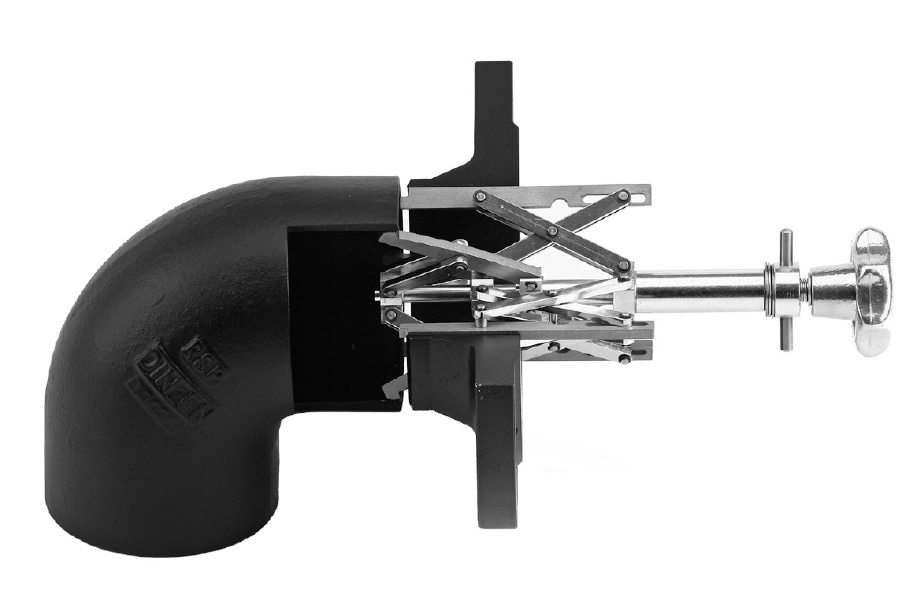

CENTROMAT® - Typ 5 - Innenzentrier-Vorrichtung für Rohrbögen und Krümmer - 4 Grössen

Diese NELKE-Innenzentrierung CENTROMAT® ist mit unabhängig voneinander spannbaren Spreizelementen ausgestattet.
Der untere Spreizkörper wird im Rohrbogen so weit gespannt, dass die Vorderkanten des oberen Spreizkörpers  an der Stirnseite des Rohrbogens anliegen. Die Anlageschienen sind auf Wunsch aus Edelstahl lieferbar.

Innenzentrierung gebogen

Bestell-Nummer

Spannbereich [mm]

Gewicht [kg]

5-54-115-1BE-VA

54 - 115

1,00

5-85-195-2BE-VA

85 - 195

3,30

5-120-315-3BE-VA

120 - 315

9,50

5-180-520-4BE-VA

180 - 520

23,10

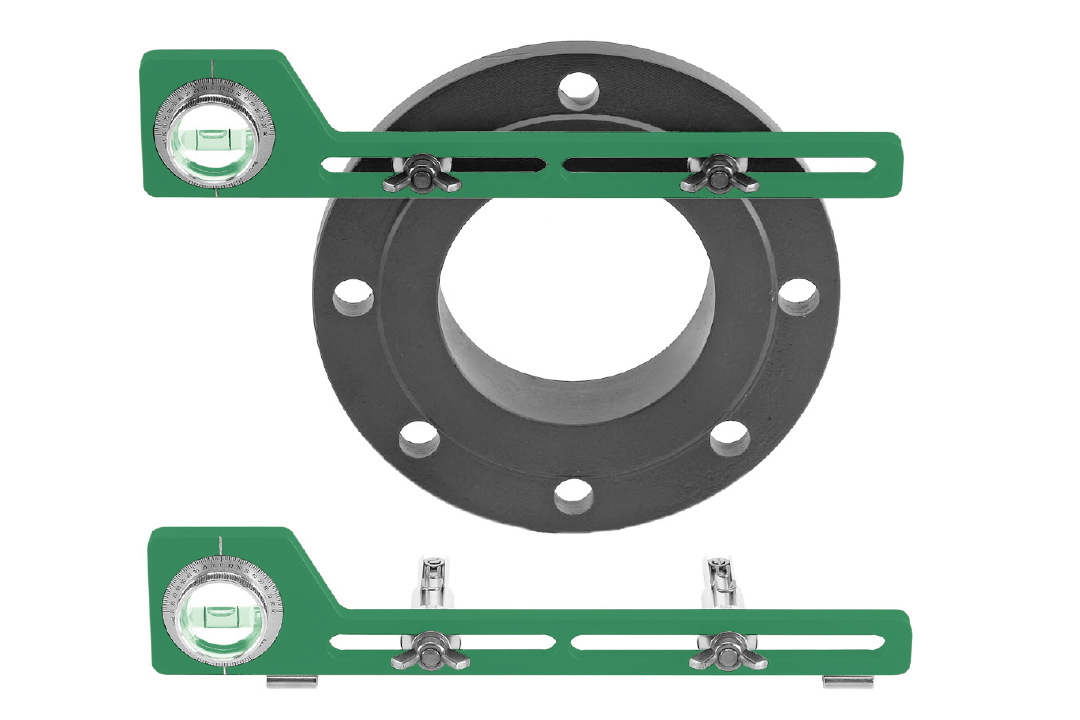

CENTROMAT® - Typ 9 - Flanschenwasserwaagen - 3 Grössen

Mit verstellbarer Winkelmesserlibelle und verschiebbaren Passbolzen. Die Passbolzen passen in Flanschlöcher für alle gängigen Durchmesser, wodurch die anzuschweißenden Flanschen genau ausgerichtet werden. Winkel und Neigung sind ohne umzurechnen leicht einstell- und ablesbar. Material: Aluminium eloxiert.

 flanschenwasserwaagen-typ_9

Bestell-Nummer

Spannbereich [mm]

Gewicht [kg]

9-35-190-1

Grösse 1 - 300 mm lang, Flanschlochabstand 35 - 190 mm, mit Standard-Steckbolzen, 13 - 22 mm Ø

0,30

9-35-190-1a

Grösse 1a - wie Grösse 1, jedoch mit Haftmagneten für den zusätzlichen Einsatz als Neigungswasserwaage

0,32

9-35-290-2

Grösse 2 - 400 mm lang, Flanschlochabstand 35 - 290 mm, mit Standard-Steckbolzen, 13 - 22 mm Ø

0,35

Zubehör für alle Modelle:

Steckbolzen für Flanschlöcher von 12 - 18 mm Ø  Steckrohre zum Aufstecken auf Standard-Steckbolzen für Flanschlöcher  von 25 - 30 mm Ø

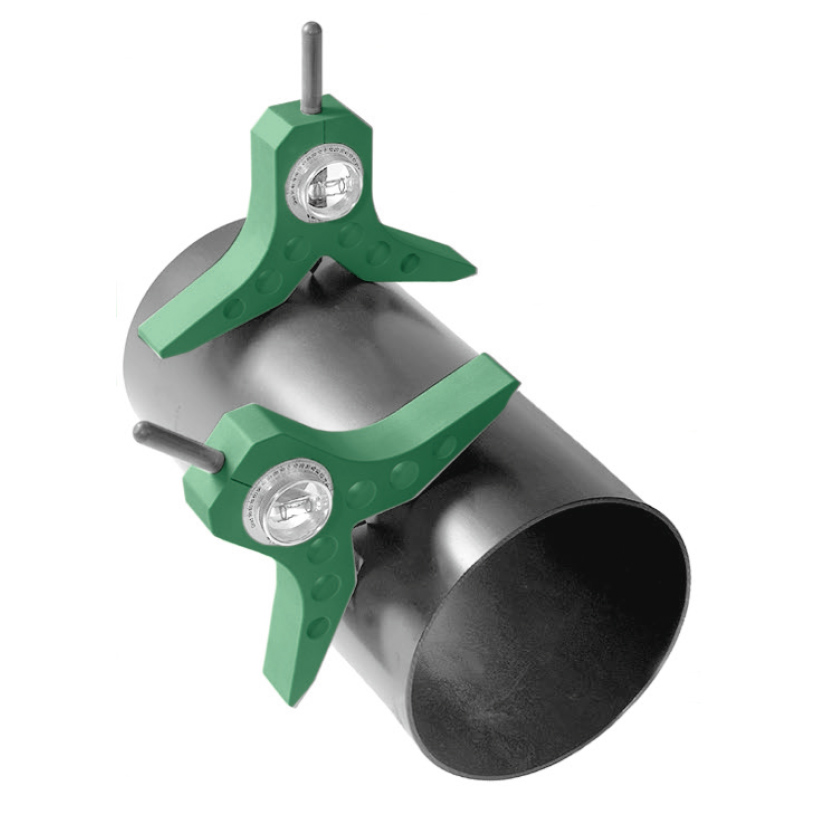

CENTROMAT® - Typ 11 - Zentrierkörner

Mit Gradeinteilung und Winkelmesserlibelle zum Ankörnen der Lage von Mittellinien und Abgängen an Rohren und Tanks unter beliebigen Winkeln. Bestimmen des Neigungswinkels, Einstellen von Winkeln, Mittelpunkt suchen an Rohren, Nivellieren beim Aufstellen von Tanks u. ä. Die Winkelmesserlibelle mit Gradeinstellung ist verstellbar, so dass Winkel und Neigung ohne umzurechnen leicht einstell- und ablesbar sind. Material: Aluminium eloxiert. Körner: Werkzeugstahl, gehärtet.

 zentrierkorner-typ_11

Bestell-Nummer

Spannbereich [mm]

Gewicht [kg]

11-12-1000-1

Grösse 1 - für Rohr-Ø ab 12 mm bis ca. 1000 mm

0,60









Sondergrößen? Fragen Sie uns an!
